Cao su kim loại siêu âm đo độ dày tường Thiết bị đo độ dày

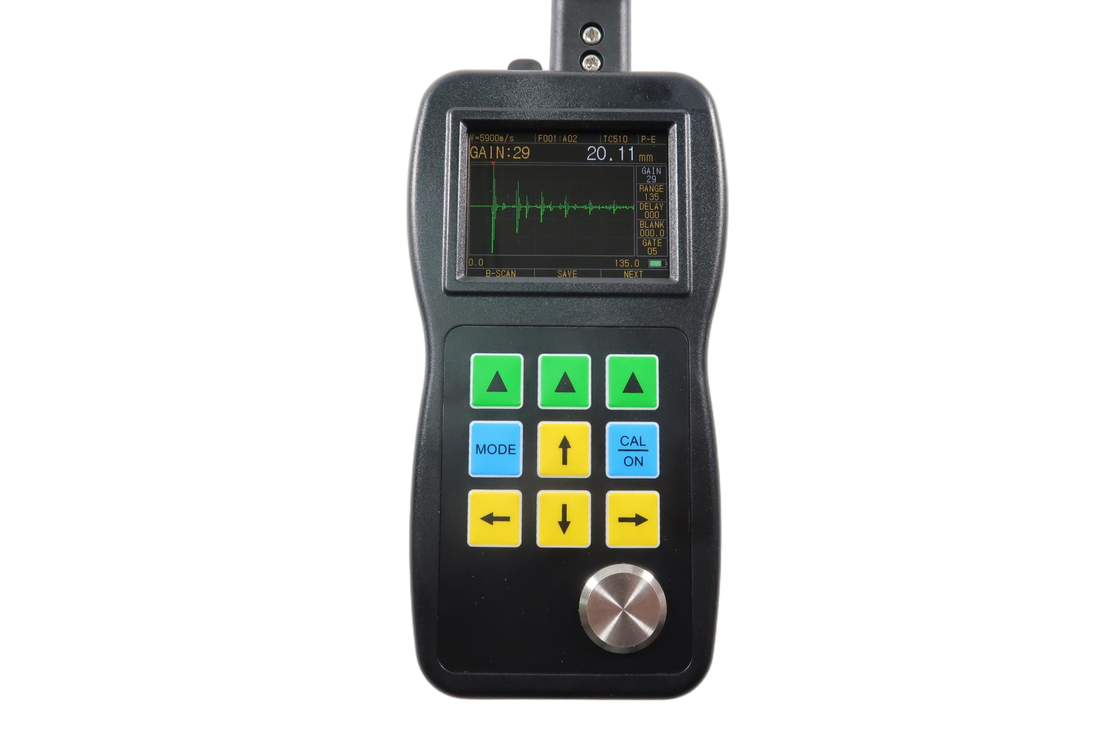

Máy đo độ dày siêu âm A & B Scan để kiểm tra độ dày cao su TM281

Mô tả Sản phẩm:


Màn hình màu sê-ri TM281 với Máy đo độ dày siêu âm A / B-Scan chuyên nghiệp trong việc giải quyết các phép đo độ dày khó khăn khác nhau


Đặc trưng:


OLED màu 2.4 2.4, 320 X 240 pixel, độ tương phản 10.000: 1


Quét màu A sống



Users could directly see the color waveform of the ultrasonic sound (or A-scan) on the screen, which is quite important for the occasions that we need to check the correctness of the testing results. Người dùng có thể thấy trực tiếp dạng sóng màu của âm thanh siêu âm (hoặc A-scan) trên màn hình, điều này khá quan trọng trong những trường hợp chúng ta cần kiểm tra tính chính xác của kết quả kiểm tra. Many cases will cause wrong testing results or even noreadings. Nhiều trường hợp sẽ gây ra kết quả xét nghiệm sai hoặc thậm chí là noreadings. We could find the causes easily through the A-scan. Chúng ta có thể tìm thấy các nguyên nhân dễ dàng thông qua A-scan. Adjust the three parameters of GAIN, BLACKING, GATE, and then we will get the right readings. Điều chỉnh ba tham số GAIN, BLACKING, GATE, và sau đó chúng ta sẽ có được bài đọc đúng.
B-Scan màu sống



TM281 series thickness gauge has time base B-scan function. Máy đo độ dày sê-ri TM281 có chức năng quét B cơ sở thời gian. Move the probe along the workpiece surface, then the cross -sectional profile of the workpiece display, use for observe the underside contour of the workpiece.It could be automatically capture a minimum value of the B-scan image, and indicate the position of the minimum by a red triangle. Di chuyển đầu dò dọc theo bề mặt phôi, sau đó cấu hình cắt ngang của màn hình phôi, sử dụng để quan sát đường viền bên dưới của phôi. Nó có thể tự động chụp một giá trị tối thiểu của ảnh B-scan và cho biết vị trí của tối thiểu bằng một hình tam giác màu đỏ. You can see any point thickness value of the B-scan image by moving the pointer. Bạn có thể thấy bất kỳ giá trị độ dày điểm nào của hình ảnh B-scan bằng cách di chuyển con trỏ.

Thông qua chức năng lớp phủ Không còn cần phải lãng phí thời gian để loại bỏ lớp phủ

Now TM281D and TM281DL also have this widely acclaimed function. Bây giờ TM281D và TM281DL cũng có chức năng được hoan nghênh rộng rãi này. It's realized by measuring the two continuous bottom surface of the substrate. Nó được nhận ra bằng cách đo hai bề mặt đáy liên tục của chất nền. This mode also has more advantages: Chế độ này cũng có nhiều ưu điểm hơn:

1. Miễn trừ hiệu chuẩn
2. Độ ổn định cao, giá trị đo không bị ảnh hưởng bởi áp suất đầu dò, độ dày lớp khớp nối và bụi bề mặt của phôi.
3. Không trôi

Chức năng thực tế hơn :


Tỷ lệ chênh lệch / giảm: Difference mode displays the difference between the actual value and the normal value. Chế độ khác biệt hiển thị sự khác biệt giữa giá trị thực và giá trị bình thường. Reduction rate calculates and shows the percentage of the thickness reduction when the material becomes thin. Tỷ lệ giảm tính toán và hiển thị tỷ lệ phần trăm giảm độ dày khi vật liệu trở nên mỏng. Typical application is to measure the metal material which is due to bending and becomes thin. Ứng dụng điển hình là đo vật liệu kim loại do uốn cong và trở nên mỏng.

Max./Min. Lớn nhất nhỏ nhất. Capture: Chiếm lấy: Trên chế độ này, độ dày hiện tại, độ dày tối thiểu và độ dày tối đa sẽ được hiển thị trên màn hình cùng một lúc.

Chế độ báo thức: Động thay đổi màu của độ dày đọc khi báo động.

Tốc độ cập nhật: Selectable 4Hz, 8hz and 16Hz. Có thể lựa chọn 4Hz, 8hz và 16Hz. 4Hz for ordinary application, when you need a quick scan, such as high temperature measurement, you can choose higher update frequency. 4Hz cho ứng dụng thông thường, khi bạn cần quét nhanh, chẳng hạn như đo nhiệt độ cao, bạn có thể chọn tần số cập nhật cao hơn.

Đa ngôn ngữ có sẵn: Trung Quốc, Anh, Nhật Bản, Pháp, Đức.

 Đầu dò TC510 tiêu chuẩn:


The probe is the heart of the instrument,TMTeck has the world's leading probe production technology. Đầu dò là trái tim của thiết bị, TMTeck có công nghệ sản xuất đầu dò hàng đầu thế giới. TC510 probe uses the high performance piezoelectric ceramic chip, with integrated metal die-casting shell, practical design of probe and cable separated, regardless of costs to create high quality . Đầu dò TC510 sử dụng chip gốm áp điện hiệu suất cao, với vỏ đúc kim loại tích hợp, thiết kế thực tế của đầu dò và cáp tách rời, bất kể chi phí để tạo ra chất lượng cao.

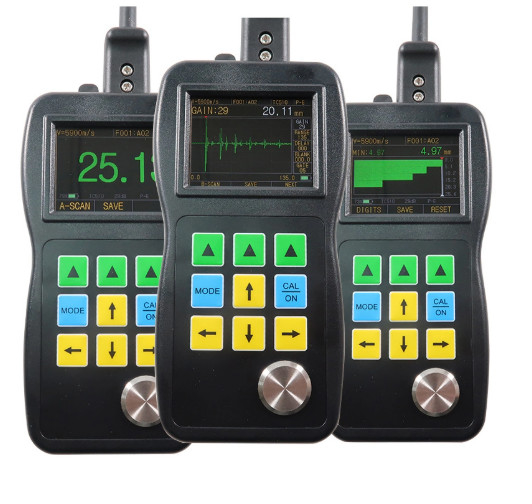

Sự khác biệt giữa Máy đo độ dày siêu âm TM281 Series

Thông số kỹ thuật của máy đo độ dày siêu âm TM281DL


Giao hàng tiêu chuẩn
