Người trong nhà: | Bộ cảm ứng bóng φ2,5mm 、 Ind5mm | Độ phóng đại thị kính: | 15 × |
---|---|---|---|
Nguồn điện và điện áp: | AC220V ± 5%, 50-60 Hz | Kiểm soát thời gian trễ: | 0-60 giây, có thể điều chỉnh |
Kích thước tổng thể (Dài × Rộng × Cao): | 551 × 260 × 800 mm | ||
Điểm nổi bật: | máy kiểm tra độ cứng kim loại,máy kiểm tra độ cứng phổ |

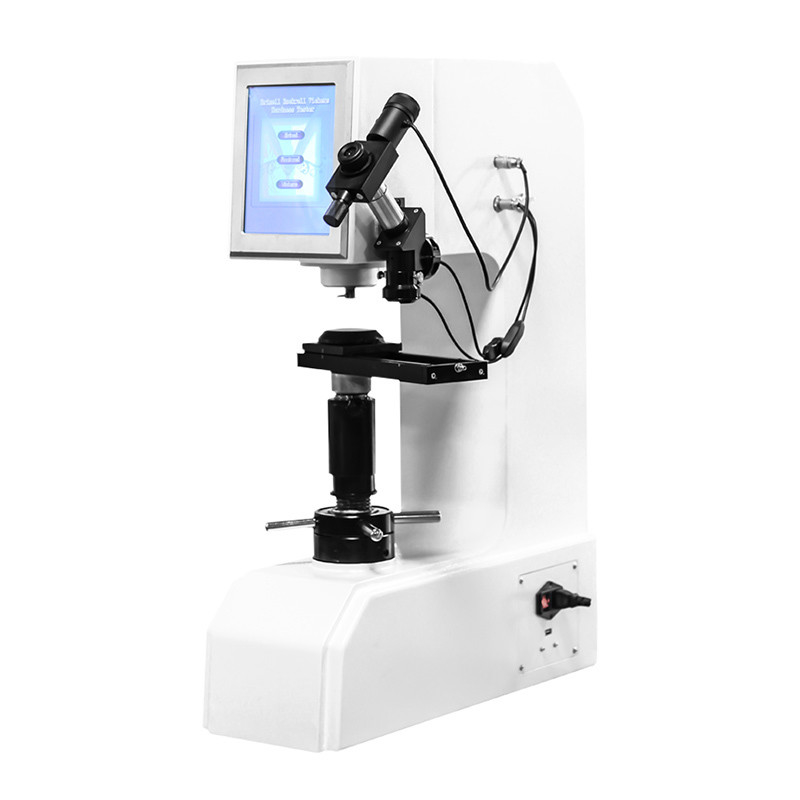

Máy đo độ cứng vạn năng kỹ thuật số 570HAD
1. Độ cứng là một trong những đặc tính cơ học quan trọng của vật liệu trong khi kiểm tra độ cứng là phương pháp quan trọng để đánh giá chất lượng của vật liệu kim loại hoặc các bộ phận cấu thành của nó. Độ cứng của kim loại tương ứng với các đặc tính cơ học của nó, và vì vậy các đặc tính cơ học của nó như độ bền, độ mỏi, vặn và mòn có thể được kiểm tra khoảng thông qua kiểm tra độ cứng của nó.
2. Máy kiểm tra độ cứng đa chức năng kỹ thuật số với Brinell, Rockwell, Vickers ba phương pháp kiểm tra, máy kiểm tra độ cứng đa chức năng của lực kiểm tra cấp bảy, nó có thể đáp ứng nhu cầu của một loạt các bài kiểm tra độ cứng. Kiểm tra lực tải, dừng, dỡ tải cơ chế chuyển đổi tự động, chuyển đổi lực kiểm tra thu được bằng cách quay bánh xe tay, thụt được đo bằng bộ mã hóa và cảm biến chính xác và tính giá trị độ cứng theo chương trình hệ thống bên trong. Vì vậy, nó dễ vận hành, giao diện nhanh và trực quan, về cơ bản, không có lỗi vận hành của con người, với độ nhạy cao, ổn định, nó phù hợp cho các xưởng và phòng thí nghiệm.
Các chức năng chính như sau:
2.1 Brinell, Rockwell, Vickers ba phương pháp thử nghiệm
2.2 Chuyển đổi các thang đo độ cứng khác nhau
2.3 Lựa chọn thời gian dừng
2.4 Sửa đổi thời gian và ngày
Thông số kỹ thuật của độ cứng Rockwell
2.5 Đầu ra của kết quả thử nghiệm2.6 Giao diện RS232 cho các chức năng tùy chọn, mô hình này có thể lưu kết quả thử nghiệm và duyệt các trang thử nghiệm.
Thông số kỹ thuật
1. Nguồn điện và điện áp: AC220V ± 5%, 50-60 Hz
2. Kiểm soát thời gian trễ: 0-60 giây, có thể điều chỉnh
3. Khoảng cách từ Trung tâm Indenter đến Thân nhạc cụ: 165mm
4. Kích thước tổng thể (Dài × Rộng × Cao): 551 × 260 × 800 mm
5. Trọng lượng tịnh của người kiểm tra: 80kg (xấp xỉ)
Rockwell độ cứng
Lực lượng kiểm tra (N) | Lực lượng thử nghiệm ban đầu | 98,07 (10kg) | Dung sai ± 2,0% | |
Tổng lực kiểm tra | 588,4 (60kg) | Dung sai ± 1,0% | ||
980,7 (100kg) | ||||
1471 (150kg) | ||||
Người trong nhà | Kim cương hình nón | |||
Ind1,5875mm bóng trong | ||||
Quy mô | HRA | HRB | HRC | HRD |
Chiều cao tối đa của mẫu | 175mm |
6 Dung sai của giá trị hiển thị độ cứng Rockwell
Thang đo độ cứng | Phạm vi độ cứng của các khối thử nghiệm tiêu chuẩn | Tối đa. Dung sai của giá trị hiển thị | Độ lặp lại a |
HRA | (20 ~ 75) HRA | ± 2HRA | .020,02 (100 H) hoặc Đơn vị 0,8 Rockwell b |
(> 75 ~ 88) | ± 1,5HRA | ||
HRB | (20 ~ 45) HRB | ± 4HRB | .040.04 (130 H) hoặc Đơn vị 1.2 Rockwell b |
(> 45 ~ ≤80) HRB | ± 3HRB | ||
(> 80 ~ 100) HRB | ± 2HRB | ||
HRC | (20 ~ ≤70) HRC | ± 1,5HRC | .020,02 (100 H) hoặc Đơn vị 0,8 Rockwell b |
a: H là giá trị độ cứng trung bình b: Xác nhận là giá trị cao hơn |
Brinell độ cứng
6. Thông số kỹ thuật của Máy đo độ cứng Brinell
Kiểm tra lực lượng | 294,2N (30kg) | Dung sai ± 1,0% | |
306,5N (31,25kg) | |||
612,9N (62,5kg) | |||
980,7N (100kg | |||
1839N (187,5kg) | |||
Người trong nhà | Bộ cảm ứng bóng φ2,5mm, φ5mm | ||
Quy mô | HBW1 / 30 | HBW2,5 / 31,25 | HBW2,5 / 62,5 |
HBW5 / 62,5 | HBW10 / 100 | HBW2,5 / 187,5 | |
Độ phóng đại thị kính | 15 × | ||
Mục tiêu | 2,5 × (độ phân giải 0,5μm), 5 × (độ phân giải 0,25μm) | ||
Chiều cao tối đa của mẫu | 100 |
8 Dung sai và sự lặp lại của giá trị được hiển thị cho Máy đo độ cứng Brinell
Khối độ cứng (HBW) | Lòng khoan dung(%) | Độ lặp lại (%) |
≤125 | ± 3 | 3 |
125 HBW≤125 | ± 2,5 | 2,5 |
> 225 | ± 2 | 2 |
9 Thông số kỹ thuật của độ cứng Vickers
Kiểm tra lực lượng | 294,2N (30kg) | Dung sai ± 1,0% |
980,7N (100kg) | ||
Người trong nhà | Kim cương Vickers Indenter | |
Tỉ lệ | HV30 | HV100 |
Độ phóng đại thị kính | 15 × | |
Phóng đại khách quan | 5 × (Độ phân giải 0,25μm) | |
Tối đa Chiều cao của mẫu vật | 115mm |
Dung sai của giá trị hiển thị | Sự lặp lại của giá trị được hiển thị | |||
Thang đo độ cứng | Giá trị của khối độ cứng | Dung sai của giá trị hiển thị | Giá trị của khối độ cứng | Sự lặp lại của giá trị được hiển thị |
HV30 | ≤250HV | ± 3% | ≤225HV | 6% |
HV100 | 300 ~ 1000HV | ± 2% | > 225HV | 4% |
11. Dung sai và sự lặp lại của giá trị được hiển thị cho Máy đo độ cứng Vickers
Phụ kiện ( Danh sách đóng gói )
1. Bộ phụ kiện của thân máy chính
Không. | Mô tả hàng hóa | Định lượng |
1 | Kim cương Rockwell Indenter | 1 PC |
2 | Ind1,5875mm bóng thép bên trong | 1 PC |
3 | Bảng kiểm tra lớn, Bảng kiểm tra trung bình, Bảng kiểm tra hình chữ V | 3 CHIẾC |
4 | Trọng lượng 0,1,2,3,4 | 5 CÁI |
5 | Khối độ cứng tiêu chuẩn HRC (Cao, thấp hơn), Khối độ cứng tiêu chuẩn HRB | 3 CHIẾC |
6 | Cấp vít điều chỉnh | 4 CHIẾC |
7 | Người lái vít, Spanner | 2 CÁI |
số 8 | Dây cáp điện | 1 PC |
9 | Cẩm nang hướng dẫn | 1 PC |
10 | Túi nhựa chống bụi | 1 PC |
Bộ phụ kiện kính hiển vi
Không. | Mô tả hàng hóa | Định lượng | |
1 | Thị kính | 1 PC | |
2 | Ghế kính hiển vi | 3 trong tất cả | 1 PC |
3 | Ánh sáng bên ngoài | 1 PC | |
4 | Ánh sáng bên trong | 1 PC | |
5 | Mục tiêu 2,5 × | 1 PC | |
6 | Mục tiêu 5 × | 1 PC | |
7 | Bảng kiểm tra trượt | 1 PC | |
số 8 | Kim cương Vickers Indenter | 1 PC | |
9 | Bộ cảm ứng bóng φ2,5mm, φ5mm | 2 CÁI | |
10 | Khối độ cứng Vickers tiêu chuẩn (HV30) | 1 PC | |
11 | Khối độ cứng Brinell tiêu chuẩn (HBW / 2.5 / 187.5) | 1 PC | |
12 | Cấp độ | 1 PC | |
13 | Cầu chì 2A | 2 CÁI |
