| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | TMTeck |
| Chứng nhận: | CE |
| Số mô hình: | TM281DL |
| Số lượng đặt hàng tối thiểu: | 1pc |
| Giá bán: | Negotiation |
| chi tiết đóng gói: | Thùng 30 * 15 * 24cm 2,5kg |
| Thời gian giao hàng: | 3-5 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union, Paypal |
| Khả năng cung cấp: | 100 CÁI / Hai tuần |
| Kiểu hiển thị: | OLED màu 2,4 '', 320 × 240 pixel, độ tương phản 10.000: 1 | Nguyên lý hoạt động: | Tiếng vang xung với đầu dò el el kép |
|---|---|---|---|
| Phạm vi đo: | 0,50mm đến 508mm (0,02 '' đến 20,00 ''), tùy thuộc vào vật liệu, đầu dò và điều kiện | Đo độ phân giải: | Có thể chọn 0,01mm, 0,1mm (có thể chọn 0,001 '', 0,01 '') |
| Các đơn vị: | Inch hoặc milimet | Chế độ chỉnh lưu: | RF +, RF-, HALF +, HALF-, ĐẦY ĐỦ |
| Chế độ hiển thị: | Bình thường, chụp tối thiểu / tối đa, DIFF / RR%, A-Scan, B-Scan | Chỉnh sửa đường dẫn V: | Tự động |
| Tốc độ cập nhật: | Có thể lựa chọn 4Hz, 8Hz, 16Hz | Phạm vi vận tốc vật liệu: | 500 đến 9999m / s (0,0197 đến 0,3939 in / ss) |
| Điểm nổi bật: | Máy đo độ dày siêu âm,lớp phủ siêu âm Máy đo độ dày |
||

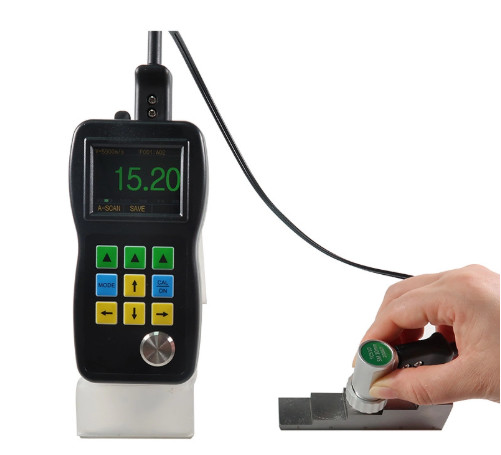

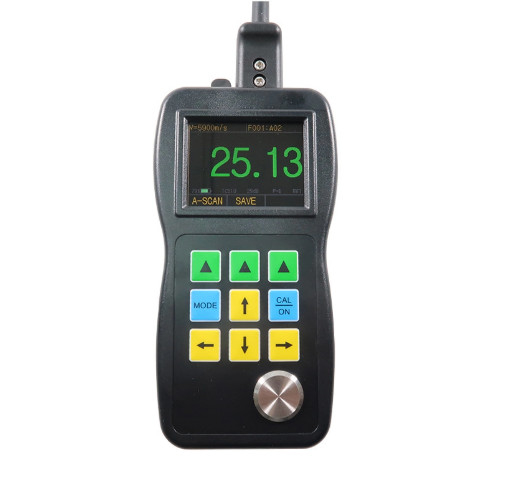

Máy đo độ dày siêu âm A&B Scan để kiểm tra độ dày cao su Dòng TM281
Mô tả Sản phẩm
Màn hình màu dòng TM281 với Máy đo độ dày siêu âm A / B-Scan chuyên nghiệp trong
Giải quyết các độ dày khó khác nhau
Đặc trưng:
OLED màu 2,4 ”, 320 X 240 pixel, độ tương phản hiển thị 10.000: 1
A-Scan màu sống động
Người dùng có thể nhìn thấy trực tiếp dạng sóng màu của âm thanh siêu âm (hoặc A-scan) trên màn hình, điều này khá quan trọng đối với những trường hợp chúng ta cần kiểm tra tính chính xác của kết quả thử nghiệm.Nhiều trường hợp sẽ làm sai kết quả xét nghiệm hoặc thậm chí không đọc được.Chúng tôi có thể tìm ra nguyên nhân dễ dàng thông qua A-scan.Điều chỉnh ba thông số GAIN, BLACKING, GATE, khi đó chúng ta sẽ có được kết quả đọc đúng.
Quét B màu trực tiếp
Máy đo độ dày dòng TM281 có chức năng quét B cơ bản thời gian.Di chuyển đầu dò dọc theo bề mặt phôi, sau đó di chuyển mặt cắt ngang của màn hình phôi, sử dụng để quan sát đường viền bên dưới của phôi. vị trí của cực tiểu bởi một tam giác màu đỏ.Bạn có thể xem bất kỳ giá trị độ dày điểm nào của ảnh quét B bằng cách di chuyển con trỏ.
Thông qua chức năng phủ Không cần phải lãng phí thời gian để loại bỏ lớp phủ
Bây giờ TM281D và TM281DL cũng có chức năng được hoan nghênh rộng rãi này.Nó được nhận ra bằng cách đo hai bề mặt đáy liên tục của chất nền.Chế độ này cũng có nhiều ưu điểm hơn:
Chức năng thực tế hơn
Tỷ lệ Chênh lệch / Giảm:Chế độ chênh lệch hiển thị sự khác biệt giữa giá trị thực và giá trị bình thường.Tỷ lệ giảm tính toán và hiển thị phần trăm giảm độ dày khi vật liệu trở nên mỏng.Ứng dụng điển hình là để đo vật liệu kim loại bị uốn cong và trở nên mỏng.
Thông tin hiển thị: LOS, tối thiểu, tối đa, đọc lớn trong khi hiển thị tối thiểu cùng một lúc, vận tốc, không, hiệu chuẩn, đơn vị, đóng băng, giải phóng,% thời lượng pin còn lại, tăng - thấp, std, cao, biểu tượng tiếng vang đến tiếng vọng
Lớn nhất nhỏ nhất.Chiếm lấy:Ở chế độ này, độ dày hiện tại, độ dày tối thiểu và độ dày tối đa sẽ được hiển thị trên màn hình cùng một lúc.
Chế độ báo động: Năng động thay đổi màu sắc của các số đọc độ dày khi báo động.
Tốc độ cập nhật: Có thể lựa chọn 4Hz, 8hz và 16Hz.4Hz cho ứng dụng thông thường, khi bạn cần quét nhanh, chẳng hạn như đo nhiệt độ cao, bạn có thể chọn tần số cập nhật cao hơn.
Nhiều ngôn ngữ có sẵn: Tiếng Trung, tiếng Anh, tiếng Tây Ban Nha, tiếng Đức.
Echo to Echo: Chỉ đo độ dày kim loại (bỏ qua sơn và lớp phủ)
Bộ ghi dữ liệu: Bộ ghi dữ liệu độ dày 99999 với điểm ID trong tệp tuyến tính hoặc lưới (400 tệp)
Đầu ra:Cổng kết nối USB 2.0 tốc độ đầy đủ.Phần mềm báo cáo DataView
Kích thước: 156mm) (L) 76mm) (W) x 1,25 "(38 mm) (H)
Cân nặng: 285 g
Nhiệt độ: Gage Hoạt động: -10 ° C đến 50 ° C
Đầu dò TM510 tiêu chuẩn
Đầu dò là trái tim của thiết bị, TMTeck có công nghệ sản xuất đầu dò hàng đầu thế giới.Đầu dò TM510 sử dụng chip gốm áp điện hiệu suất cao, với vỏ đúc kim loại tích hợp, thiết kế thực tế của đầu dò và cáp được tách biệt, bất chấp chi phí để tạo ra chất lượng cao.
Sự khác biệt giữa máy đo độ dày siêu âm dòng TM281
| TM281 | TM281D | |
| Màn hình màu | √ | √ |
| Live A-Scan | √ | √ |
| B-Scan dựa trên thời gian | √ | √ |
| Kiểm soát Gain và Gate | √ | √ |
| Tẩy trắng | √ | √ |
| Sơn & chất phủ | × | √ |
| Trình ghi dữ liệu | × | × |
| Phần mềm DataView | × | × |
Thông số kỹ thuật của Máy đo độ dày siêu âm TM281DL
| Loại màn hình | OLED màu 2,4 '', 320 × 240 pixel, độ tương phản hiển thị 10.000: 1 |
| Nguyên tắc hoạt động | Tiếng vọng xung với đầu dò kép Elemet |
| Dải đo | 0,50mm đến 508mm (0,02 '' đến 20,00 ''), tùy thuộc vào vật liệu, đầu dò và tình trạng bề mặt; Chế độ EE: 3-50mm trong điều kiện |
| Đo độ phân giải | Có thể lựa chọn 0,01mm, 0,1mm (có thể chọn 0,001 '', 0,01 '') |
| Các đơn vị | Inch hoặc Milimet |
| Chế độ chỉnh lưu | RF +, RF-, HALF +, HALF-, FULL |
| Chế độ hiển thị | Chụp bình thường, tối thiểu / tối đa, DIFF / RR%, A-Scan, B-Scan |
| V-Path Correction | Tự động |
| Tốc độ cập nhật | Có thể lựa chọn 4Hz, 8Hz, 16Hz |
| Phạm vi vận tốc vật liệu | 500 đến 9999m / s (0,0197 đến 0,3939 in / μs) |
| Ngôn ngữ | Anh, Pháp, Đức, Tây Ban Nha, Trung Quốc |
| Cài đặt báo thức | Báo động tối thiểu và tối đa.Phạm vi 0,25mm đến 508mm (0,010 '' đến 20,00 '').Thay đổi màu sắc dạng sóng động khi báo động |
| Yêu cầu về nguồn điện | 2 pin cỡ AA |
| Thời gian hoạt động | Khoảng 40 giờ |
| Tắt thiết bị | Có thể lựa chọn LUÔN BẬT hoặc TỰ ĐỘNG TẮT sau 5, 10, 20 phút không hoạt động |
| Nhiệt độ hoạt động | -10℃ đến +50℃(+ 10 ° F đến + 12 ° F) |
| Kích thước | 158mm × 76mm × 37mm (Cao × Rộng × D) |
| Cân nặng | 285g bao gồm cả pin |

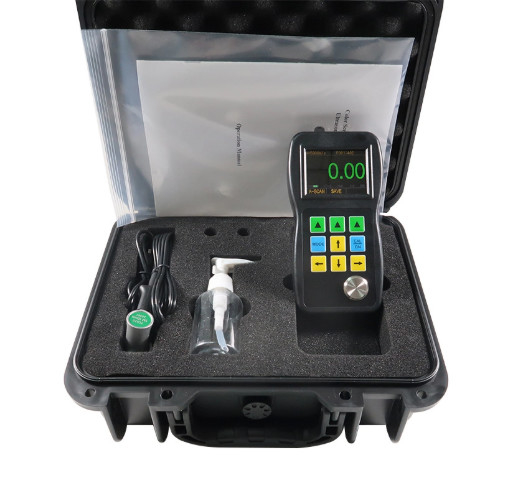

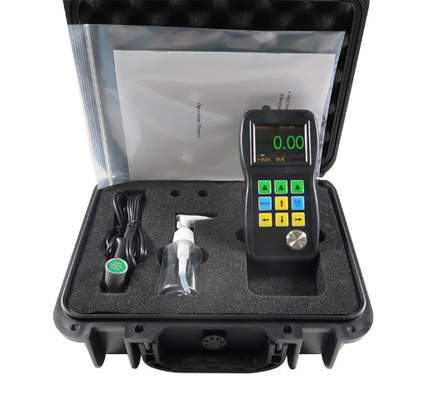

Chuyển phát tiêu chuẩn TM281DL
| Tên | Số lượng |
| Cơ thể chính | 1 |
| Thăm dò | 1 |
| Pin | 1 |
| Couplant | 1 |
| Hộp đồ | 1 |
| Hướng dẫn vận hành | 1 |
| Cáp USB | 1 |
| Phần mềm | 1 |
| Thông số kỹ thuật đầu dò / đầu dò TM281 | ||||||
| PIC | Người mẫu | Thể loại | Tính thường xuyên | Đường kính liên hệ |
Đo đạc Phạm vi |
Phạm vi nhiệt độ |
|
|
PT-08 | Tiêu chuẩn TM281 | 5MHz | 11mm | 0,8 đến 100,0mm | -10 đến 70℃ |
|
|
TC510B | TM281D / DL StandarNS | 5MHz | 13,5mm | 1,2 đến 200,0mm | -10 đến 70℃ |
|
|
TC550 | Ống nhỏ | 5MHz | 5mm | 0,8-60 mm | -10 đến 70℃ |
|
|
ZT-12-2 | Dàn diễn viên iroNS | 2MHz | 17mm | 4,0 đến 508mm | -10 đến 70℃ |
|
|
PT-06 | Smalltube | 7,5MHz | 8mm | 0,8 đến 30mm | -10 đến 70℃ |
|
|
PT-04 | Đầu ngón tay | 10MHz | 6mm | 0,7 đến 12mm | -10 đến 70℃ |
|
|
GT-12-2 | Cao- Temperature | 5MHz | 15mm | 4 đến 80mm | -20 đến 300℃ |
