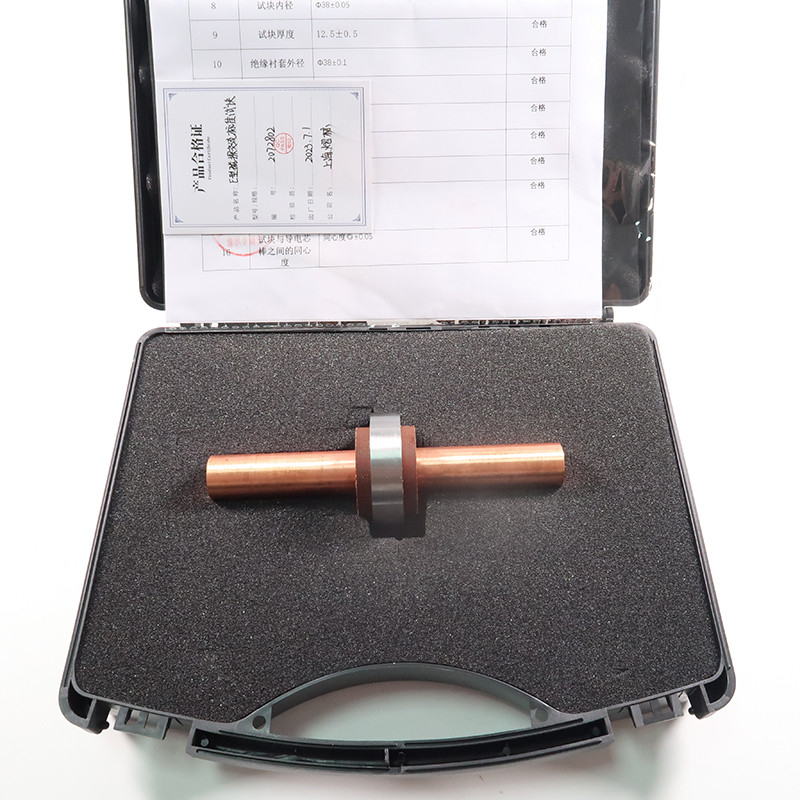

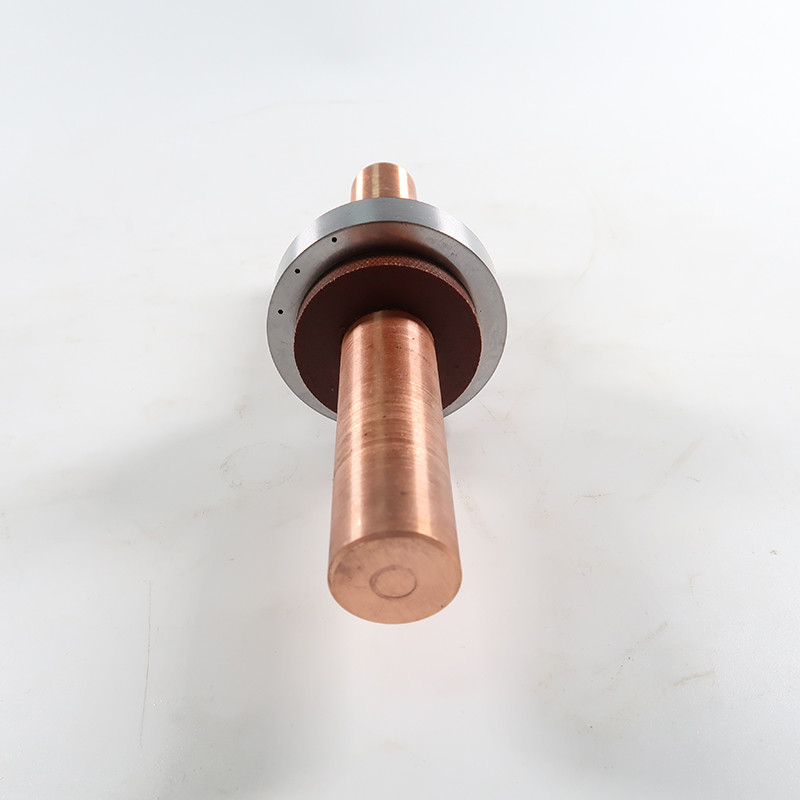

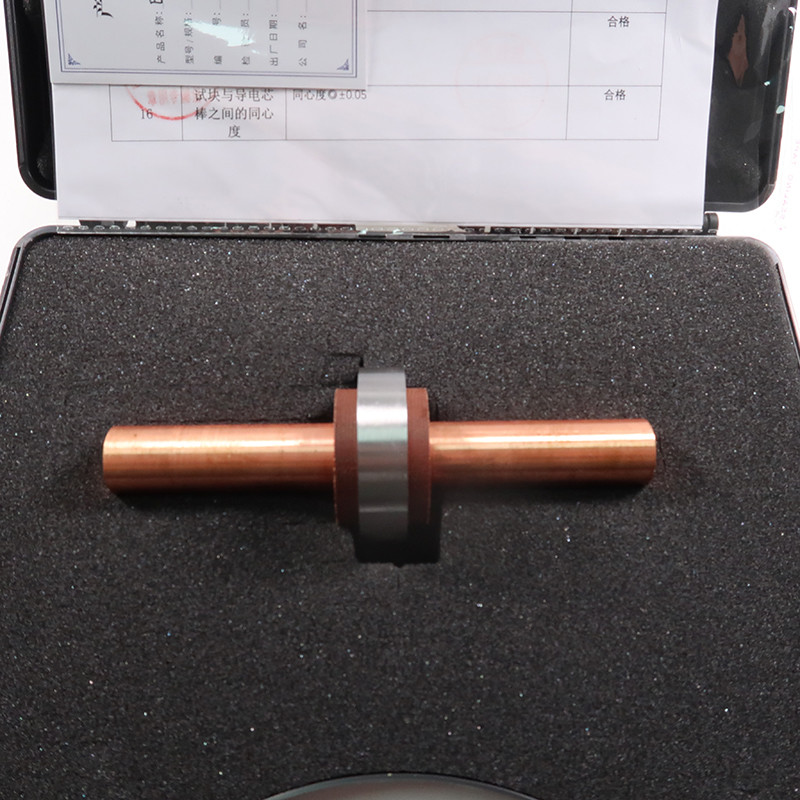

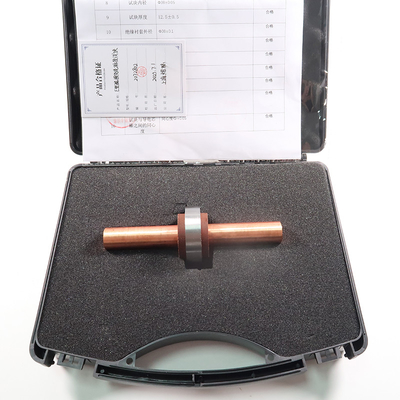

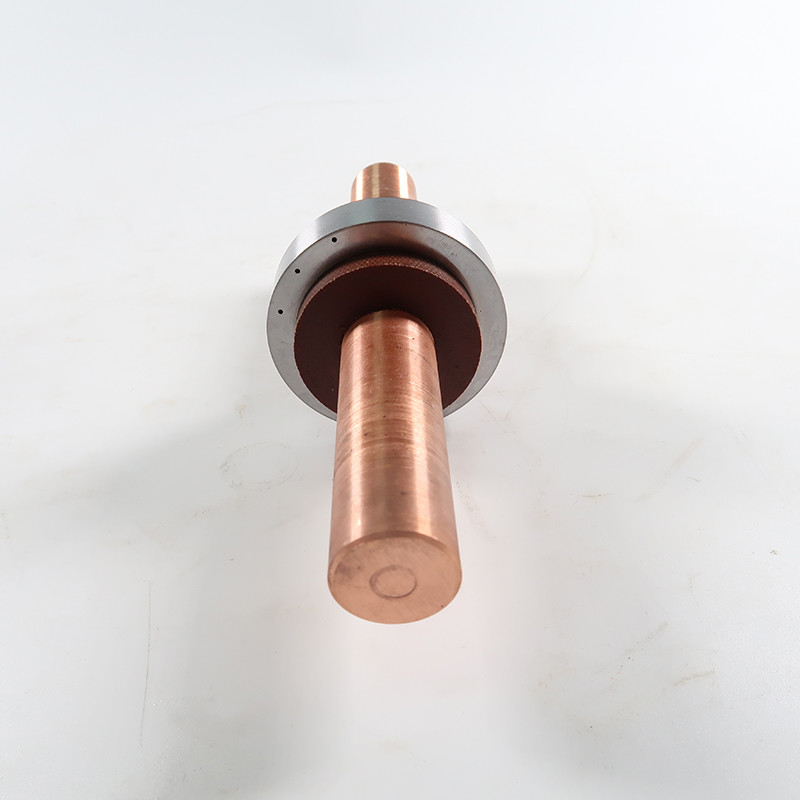

Hướng dẫn cho các khối thử nghiệm tiêu chuẩn để kiểm tra hạt từ

1. Tổng quan: This test block is an updated product carefully designed and manufactured according to the technical parameters of BS4069 and JB/T6066 "Standard test block for Magnetic particle Inspection" and JB/T6063 "Magnetic particle Technology for magnetic particle Inspection"Nó được sử dụng để kiểm tra độ nhạy toàn diện của bột nam châm huỳnh quang hoặc không huỳnh quang được sử dụng trong phát hiện lỗi để đảm bảo thực hiện các thông số kỹ thuật từ hóa của các bộ phận.Nó là một công cụ cần thiết để kiểm tra bột từ tính hoặc dung dịch từ tính của dụng cụ thử nghiệm bột từ tính. Khối thử nghiệm này phù hợp với phụ lục của tài liệu 95-114 của phương tiện của Bộ Đường sắt. Được sử dụng để kiểm tra hạt từ của các bộ phận khác của phương tiện.

1, Khối thử nghiệm loại B phù hợp cho việc phát hiện lỗi bột điện từ dc, bột từ khô, hiển thị độ nhạy của dung dịch từ quang hoặc không quang. 2.Khối thử nghiệm loại E phù hợp cho hiển thị độ nhạy của bột nam châm khô, dung dịch từ quang hoặc không quang quang khi sử dụng để phát hiện lỗi AC.

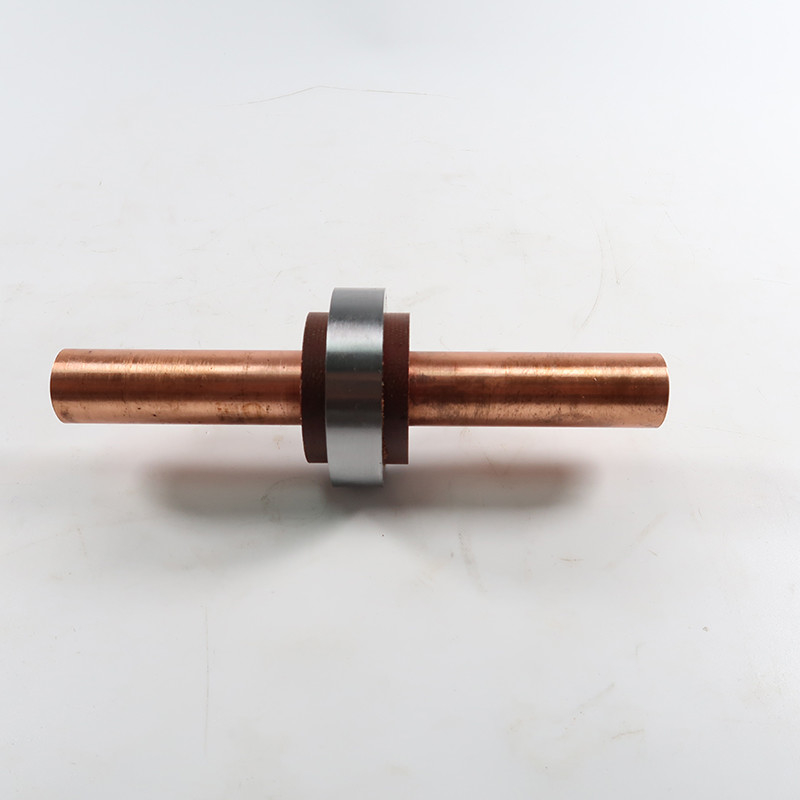

Ba, sử dụng hoạt động: 1, thử nghiệm dc, khối thử nghiệm loại B vào đường kính 29±1mm, chiều dài 400±2mm thanh đồng, vòng thử nghiệm được đặt ở giữa thanh đồng,để lỗ thứ năm trên vòng thử nghiệm được đặt ở vị trí 12 giờ, kẹp vào máy phát hiện lỗi, thông qua 2500A (giá trị hiệu quả) trục chính sóng, từ hóa vòng tròn của vòng thử nghiệm,Và áp dụng dung dịch từ quang hoặc không quang (tương xứng theo yêu cầu công nghệ) để kiểm tra các dấu từ trên bề mặt bên ngoài của vòng thử nghiệmA, màn hình bột từ quang, độ sáng bức xạ cực tím không nên dưới 800-1000uW / cm2.cường độ ánh sáng trắng tại địa điểm kiểm tra không nên thấp hơn 1000XL. B. Tiêu chí chấp nhận: Bất kể là nắp từ quang hoặc không quang, ít nhất 5 lỗ hiển thị dấu vết từ tính có thể được nhìn thấy.Nhẫn thử nghiệm loại e được đâm vào một thanh đồng có đường kính 20 ± 1 mm và chiều dài 150 ± 2 mm, kẹp nó vào thiết bị phát hiện lỗi và 750A (giá trị hiệu quả) được áp dụng, and the fluorescent or non-fluorescent magnetic disparity liquid is applied evenly (the ratio is according to the process requirements) to check the magnetic marks on the outer surface of the test ring. A. Ánh sáng của bột nam châm huỳnh quang hoặc bột nam châm không huỳnh quang B. Các dấu vết từ ít nhất 2 lỗ có thể được nhìn thấy trong cả dung dịch nam châm huỳnh quang và không huỳnh quang
