| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | TMTeck |
| Số mô hình: | Độ phân giải 30 FBH |
| Số lượng đặt hàng tối thiểu: | 1 phần trăm |
| Giá bán: | Có thể thương lượng |

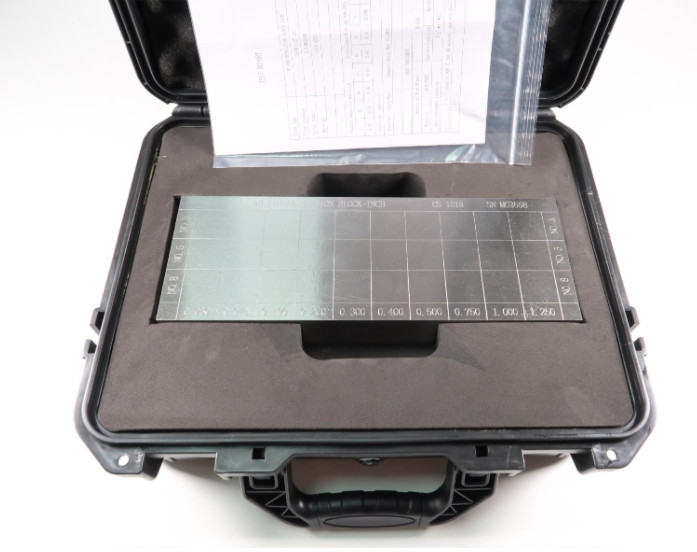

| chi tiết đóng gói: | hộp |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, |
| Khả năng cung cấp: | 20 mảnh trong hai tuần |
| Loại:: | Phụ kiện NDT | Vật liệu:: | 1018 Thép, Thép không gỉ, Nhôm |
|---|---|---|---|
| Điểm nổi bật:: | Khối kiểm tra siêu âm Ndt |

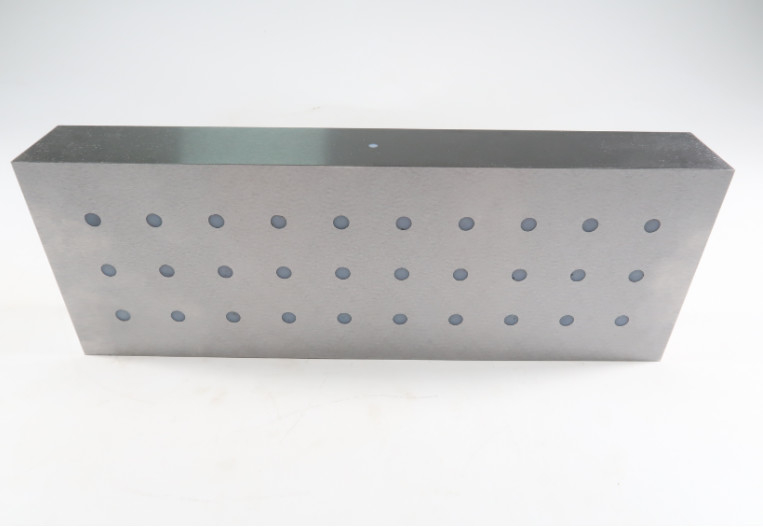

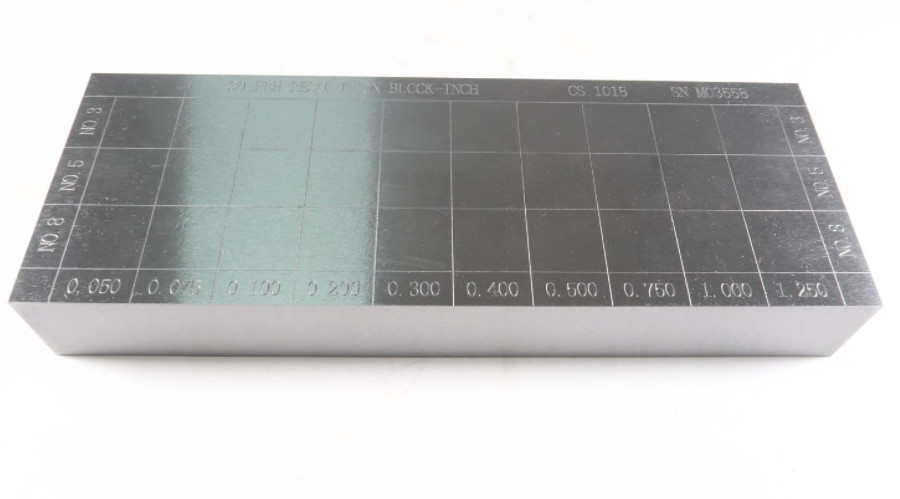

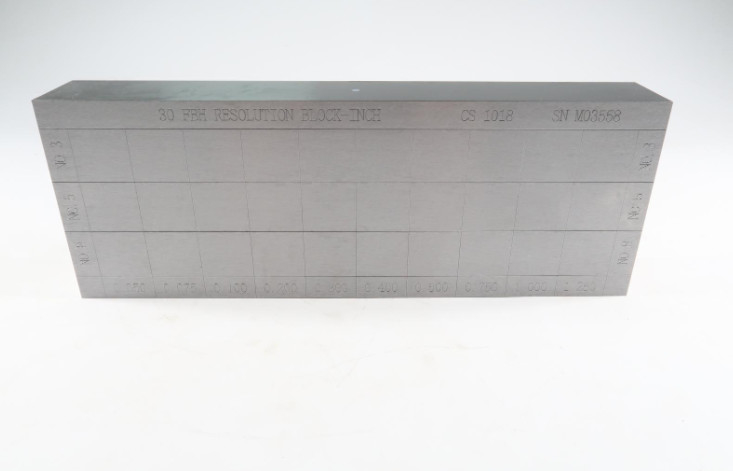

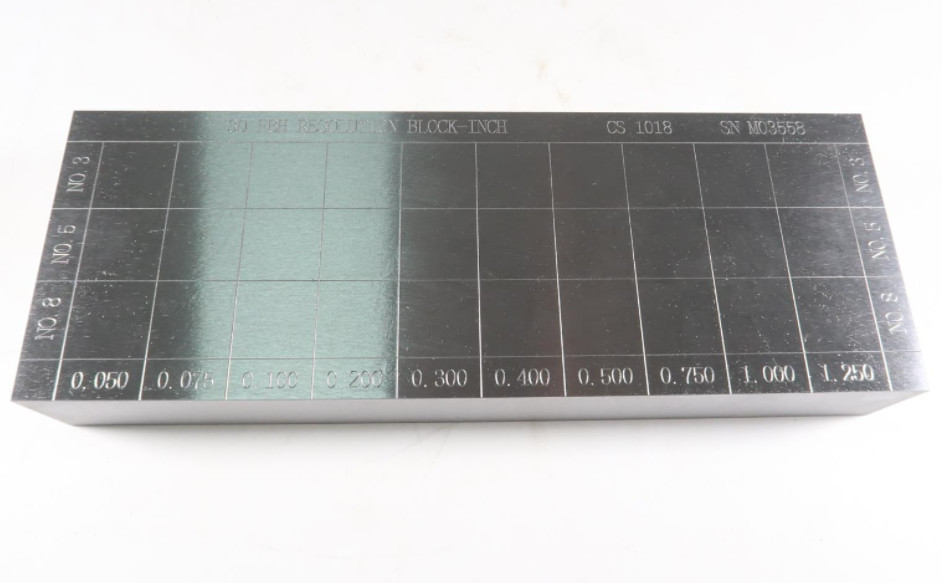

30 FBH RESOLUTION BLOCK INCH
"C" DIM. | "B" DIM. |
|
NO.3 3/64 | 1.450 | .050 |
NO.3 3/64 | 1.425 | .075 |
NO.3 3/64 | 1.400 | .100 |
NO.3 3/64 | 1.300 | .200 |
NO.3 3/64 | 1.200 | .300 |
NO.3 3/64 | 1.100 | .400 |
NO.3 3/64 | 1.000 | .500 |
NO.3 3/64 | .750 | .750 |
NO.3 3/64 | .500 | 1.000 |
NO.3 3/64 | .250 | 1.250 |
NO.5 5/64 | 1.450 | .050 |
NO.5 5/64 | 1.425 | .075 |
NO.5 5/64 | 1.400 | .100 |
NO.5 5/64 | 1.300 | .200 |
NO.5 5/64 | 1.200 | .300 |
NO.5 5/64 | 1.100 | .400 |
NO.5 5/64 | 1.000 | .500 |
NO.5 5/64 | .750 | .750 |
NO.5 5/64 | .500 | 1.000 |
NO.5 5/64 | .250 | 1.250 |
NO.8 8/64 | 1.450 | .050 |
NO.8 8/64 | 1.425 | .075 |
NO.8 8/64 | 1.400 | .100 |
NO.8 8/64 | 1.300 | .200 |
NO.8 8/64 | 1.200 | .300 |
NO.8 8/64 | 1.100 | .400 |
NO.8 8/64 | 1.000 | .500 |
NO.8 8/64 | .750 | .750 |
NO.8 8/64 | .500 | 1.000 |
NO.8 8/64 | .250 | 1.250 |
Lưu ý:
1Các thông số kỹ thuật áp dụng:ASTM E127-20
2Mã hợp kim - CS-1018 thép carbon thấp
SS - Thép không gỉ loại 304
AL- 7075 T6 nhôm
OT - Những thứ khác (chỉ cần xác định)
3Tất cả các bề mặt 63ra hoặc tốt hơn trừ khi có ghi nhận khác
4. Độ khoan dung lỗ ±.0005 dưới 1/16 - ±.001 lỗ trên 1/16
5. lỗ đáy phẳng phải thẳng và vuông để kiểm tra
bề mặt trong vòng 0o-20' - lỗ đáy phẳng trong vòng 0,001/,125 inch
6. C-bore min 1/8 lớn hơn đường kính lỗ thử và sâu 0,063.
Chèn lỗ để niêm phong chặt chẽ với vật liệu tương tự.
7Độ khoan dung kích thước ± 0,005, trừ khi có quy định khác.
Hình vẽ:
