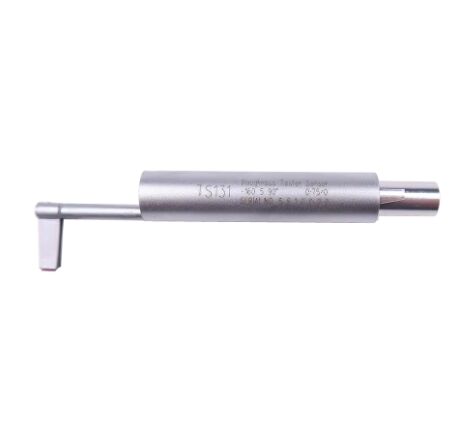

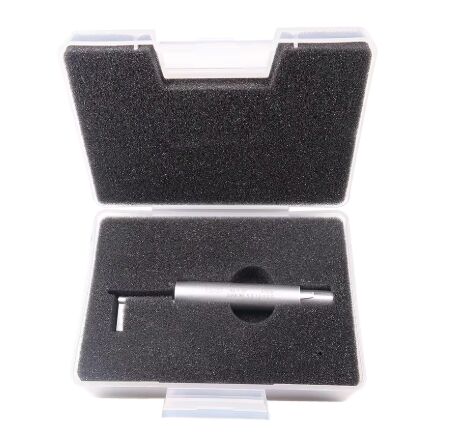

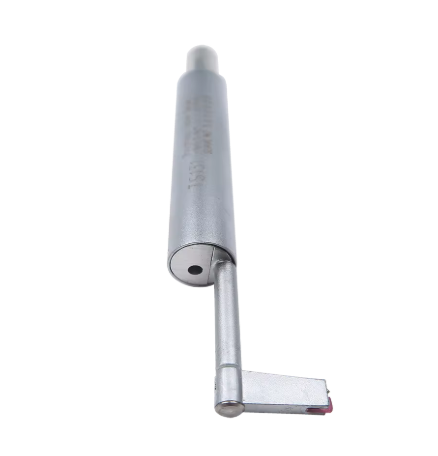

STS131 - Bộ cảm biến rãnh sâu của máy kiểm tra độ thô bề mặt

TS131 - Deep Groove Sensor, đo rãnh rộng hơn 3mm và sâu hơn 10mm, hoặc độ thô bề mặt của bước với chiều cao dưới 10mm cũng có thể được sử dụng để đo mặt phẳng,hình trụ được sử dụng với nền tảng, tốt hơn để làm việc với nền tảng KA520 hoặc KA620.

Đặc điểm chính

• Thiết kế cơ khí và công nghệ, kích thước nhỏ, trọng lượng nhẹ, dễ vận hành
• Đơn vị điều khiển stylus có thể được lưu trữ trong đơn vị chính để đo tiêu chuẩn,hoặc tách khỏi đơn vị hiển thị bằng cách sử dụng cáp được cung cấp cho phép đo lường linh hoạt hơn ở bất kỳ định hướng nàoNgười lái xe có thể được tách ra và gắn lại trong một bước đơn giản.
• Điều khiển chip DSP và xử lý dữ liệu, tốc độ cao, tiêu thụ năng lượng thấp
• 22 Các thông số: Ra,Rz, Rq, Rt, Rp,Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku, Rmr, Ry(JIS), Rmax,RPc, Rk, Rpk, Rvk, Mr1, Mr2
• Phạm vi đo lên đến 160μm (có thể tùy chọn đến 320μm)
• Màn hình OLED 4 inch, góc nhìn rộng, màn hình dễ đọc.
• Có thể vận hành bằng cách sử dụng các nút và có menu.
• Nó cung cấp khả năng Bluetooth, hỗ trợ kết nối không dây với điện thoại di động và máy in mini.
• Xây dựng trong pin sạc lithium-ion và mạch điều khiển, công suất cao, không có hiệu ứng bộ nhớ, nó hoạt động hơn 55 giờ trong khi sạc đầy đủ, và có chỉ số sạc còn lại, sạc gợi ý
• Kho lưu trữ dữ liệu công suất lớn, 100 mục dữ liệu thô và đường cong có thể được lưu trữ
• Cài đặt và hiển thị đồng hồ thời gian thực để dễ dàng ghi lại và lưu trữ dữ liệu
• Với tự động ngủ, tự động tắt điện, tính năng tiết kiệm năng lượng
• Thiết kế mạch và phần mềm đáng tin cậy để ngăn chặn động cơ bị mắc kẹt
• Ngôn ngữ: Trung Quốc và tiếng Anh chuyển đổi tự do
• Tất cả các thông số hoặc bất kỳ các thông số được thiết lập bởi người dùng có thể được in
• Phụ kiện tùy chọn: Khả năng Bluetooth, cảm biến cong, cảm biến lỗ chân, đo, đứng, thanh mở rộng, máy in
• Máy kiểm tra độ thô bề mặt di động TMR360 tuân thủ các tiêu chuẩn quốc tế ISO, DIN, ANSI, JIS
• 8 loại thăm dò khác nhau có thể lựa chọn, có thể làm cho các cảm biến như khách hàng các bộ phận kiểm tra nhu cầu, như TS11X của chúng tôi, có thể kiểm tra lỗ hẹp sâu, những người khác không thể kiểm tra các bộ phận đặc biệt này.

Bán hàng tiêu chuẩn

Các mục tùy chọn

Hình ảnh	Mô tả
	TS55-Cây gậy kéo dài,thanh kéo dài làm tăng độ sâu để lấy vào bộ phận.
	TS90 - Cây góc phải,thay đổi vị trí của cảm biến, chủ yếu sử dụng để đo bề mặt rãnh cụ thể.
	TS100 - Bộ cảm biến tiêu chuẩn,để đo phần lớn mặt phẳng, mặt phẳng nghiêng, bề mặt nón, lỗ bên trong, rãnh và độ thô bề mặt khác, ngoài cảm biến tiêu chuẩn,Cần các cảm biến đặc biệt khác để đo nền tảng đo.
	TS110 - Bộ cảm biến bề mặt cong,để đo bề mặt hình trụ mịn mà bán kính lớn hơn 3mm, đối với bề mặt hình cầu mịn bán kính lớn và bề mặt khác cũng có thể đạt được gần đúng tốt,cần làm việc với nền tảng TA1520 hoặc TA1620.
	TS120 - Cảm biến lỗ nhỏ, để đo bề mặt bên trong của lỗ với bán kính lớn hơn 2mm, tốt hơn để làm việc với nền tảng TA1520 hoặc TA1620.
	TS131 - Bộ cảm biến rãnh sâu,đo rãnh với chiều rộng rộng hơn 3mm và chiều sâu sâu hơn 10mm, hoặc độ thô bề mặt của bước với chiều cao dưới 10mm, cũng có thể được sử dụng để đo mặt phẳng, hình trụ được sử dụng với nền tảng,tốt hơn để làm việc với nền tảng TA1520 hoặc TA1620.
	TS130-lấy cho lỗ sâu bán kính của mũi kim: 5μm góc kim: 90° Lực cho kim: 4mN Phạm vi đo: 400μm Chiều rộng lỗ tối thiểu: ø2mm Độ sâu lỗ tối đa: 20mm
	TS140-cho bề mặt cong bán kính của mũi kim: 5μm góc kim: 90° Lực cho kim: 4mN Phạm vi đo: 200μm
	TS11X:Nổ hẹp,nhiều rộng hơn 2mm,nấm sâu hơn 3mm đến 15mm hoặc các bộ phận bề mặt cong và rãnh cong với bán kính uốn cong lớn hơn 3mm,cần với tấm.
	TA1420 - Cơ sở linh hoạt từ tính cho thử nghiệm đơn giản, dễ di chuyển và thoải mái sử dụng
	TA1520-Nền tảng làm việc chất nền kim loại, độ cao điều chỉnh 200mm. Với hoạt động linh hoạt và ổn định và phạm vi ứng dụng rộng hơn.Thang đo cho phép điều chỉnh vị trí của bút chính xác hơn và đo ổn định hơnNếu giá trị Ra của bề mặt đo tương đối thấp, nên sử dụng nền tảng đo.
	TA1620-Nền tảng làm việc nền đá cẩm thạch,Đặc điểm Tăng bảng thông qua vít, và V hình dạng rãnh có sẵn, nó phù hợp để thử nghiệm mảnh nhỏ để cải thiện độ chính xác Thông số kỹ thuật Kích thước: 400 mm × 250 mm × 70 mm Phạm vi trục Y: 300mm±1mm
	Khối hiệu chuẩn độ thô (standard roughness calibration block) Được làm bằng thủy tinh quang học, với độ cứng cao, độ chính xác cao giá trị độ thô tiêu chuẩn, chống trầy xước, có tuổi thọ dài hơn khối thô kim loại. Phù hợp tiêu chuẩn GB/T19067.1-2003 và ISO5436-1:2000 Phương pháp ước tính: Ra = 0,1um, 0,2um, 0,4um, 0,8um, 1,6um, 3,2um, 6,4um Giá trị tùy chỉnh và sóng sinus có sẵn.
	Khối hiệu chuẩn độ thô đơn Được làm bằng thủy tinh quang học, với độ cứng cao, độ chính xác cao giá trị độ thô tiêu chuẩn, chống trầy xước, có tuổi thọ dài hơn khối thô kim loại. Phù hợp tiêu chuẩn GB/T19067.1-2003 và ISO5436-1:2000 Phương pháp ước tính: Ra=0,1um, 0,2um, 0,4um, 0,8um, 1,6um, 3,2um, 6,4um) Giá trị tùy chỉnh có sẵn.
	Máy so sánh độ thô (30 pcs/set) Bộ này chứa các tiêu chuẩn của sáu phương pháp gia công quan trọng nhất trong các giá trị AA phổ biến.Những bề mặt thô được sử dụng để so sánh và xác định mức độ bề mặt hoàn thiện bằng phương pháp so sánh và con mắt ước tính hoặc kính lúpCác khối kết cấu bề mặt thô được làm bằng thép 45 siêu carbon ngoại trừ GCr15 được sử dụng để mạ vỏ khối mẫu.Tất cả 30 mẫu được hiệu chuẩn trong u'AA (trung bình toán học) và trong các đồng bằng số um Ra.
	Sạc và cáp cho máy kiểm tra độ dẻo bề mặt Bộ sạc: Tiêu chuẩn Mỹ và EU tùy chọn Cáp: Giao diện USB
	Máy in nhiệt nhỏ Máy in bên ngoài, kết nối qua giao diện USB, phù hợp với các mô hình TMTECK.
	Giấy in nhiệt Thích hợp cho máy in nhiệt nhỏ và máy kiểm tra TMTECK với máy in tích hợp Bao bì: 10pcs/thùng
