| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Tmteck |
| Chứng nhận: | CE |
| Số mô hình: | TMRS-710 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Có thể thương lượng |
| chi tiết đóng gói: | 1pc trong hộp đựng và mỗi hộp carton |
| Thời gian giao hàng: | 3-4 ngày |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, Paypal |
| Khả năng cung cấp: | 100 CÁI/THÁNG |
| Màu sắc: | Màu đỏ | Phạm vi áp dụng của Thép cây (mm): | φ6～φ50 |
|---|---|---|---|
| Sai số đo đường kính tối đa: | ± 1 | Chế độ quét: | Mô hình độ dày, Thử nghiệm JGJ |
| Phạm vi quét: | không biên giới | Giờ làm việc: | ≥16h |
| Màn hình: | 320×240 | ||
| Làm nổi bật: | Máy dò cốt thép tích hợp trong bê tông,Máy dò cốt thép di động trong bê tông,Máy dò cốt thép không biên giới trong bê tông |
||
Máy quét cốt thép tích hợp TMRS-710
Sự xuất hiện của máy dò cốt thép tích hợp TMRS-710:

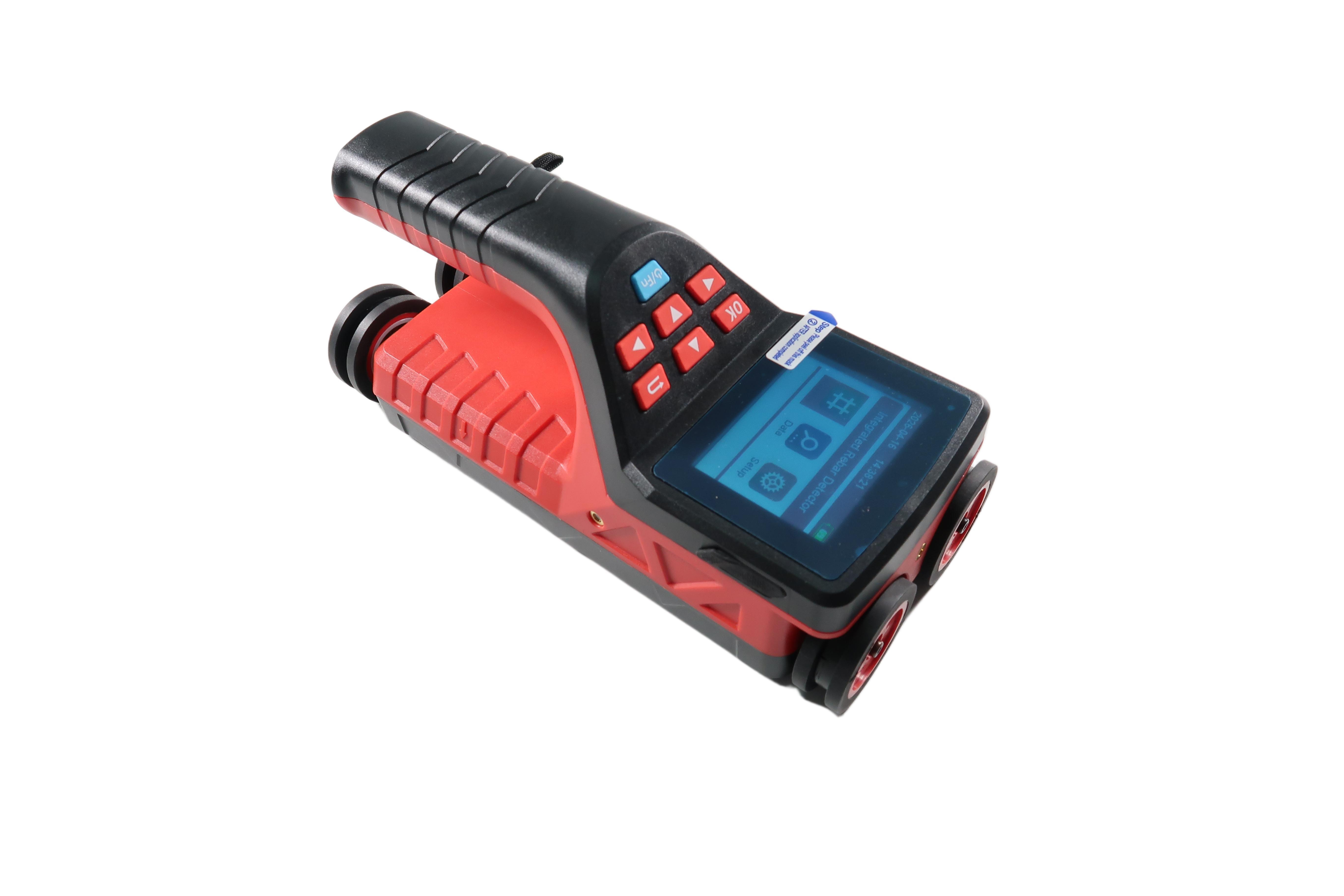

a) Nhìn từ trên xuống:

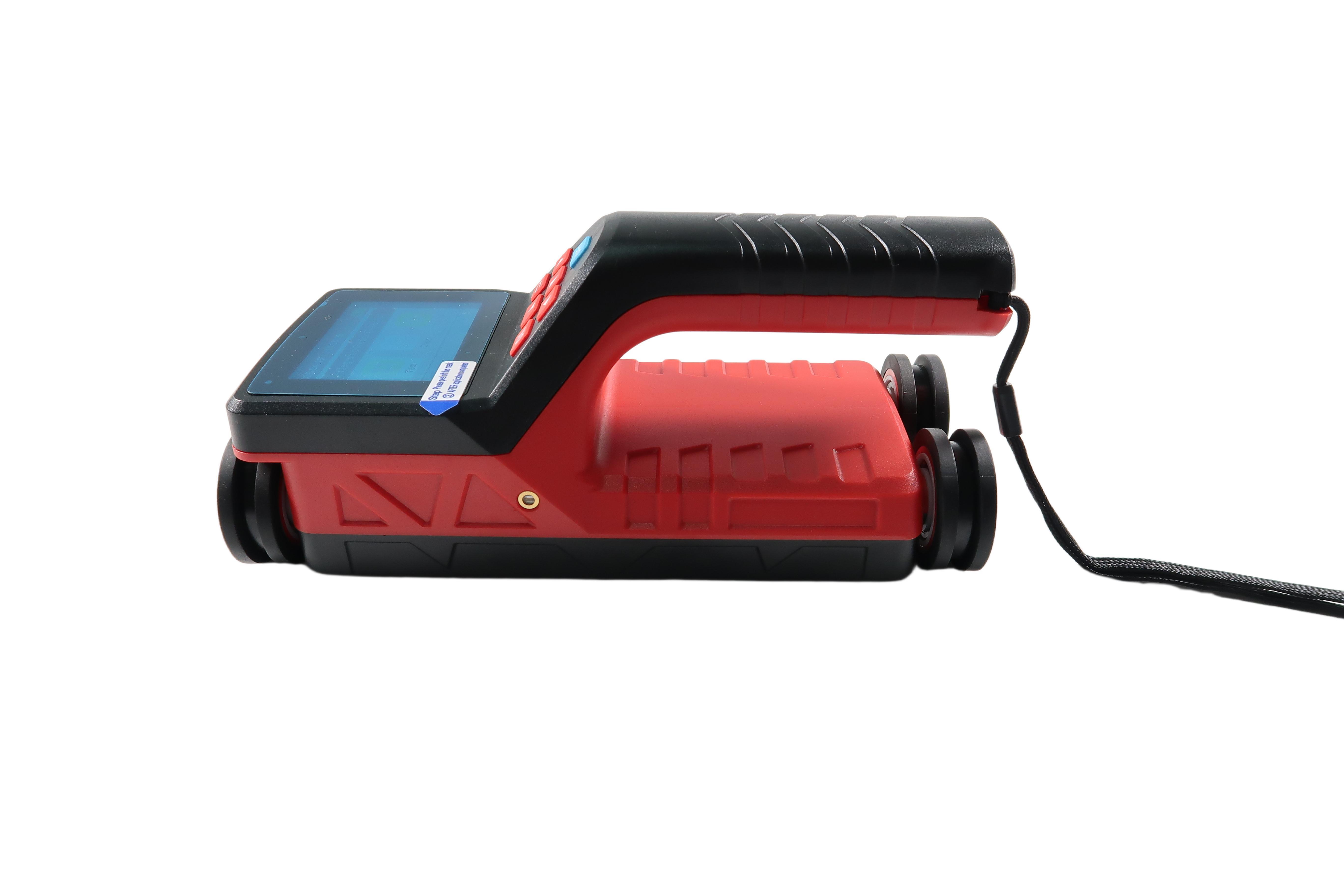

b) Nhìn từ bên trái:

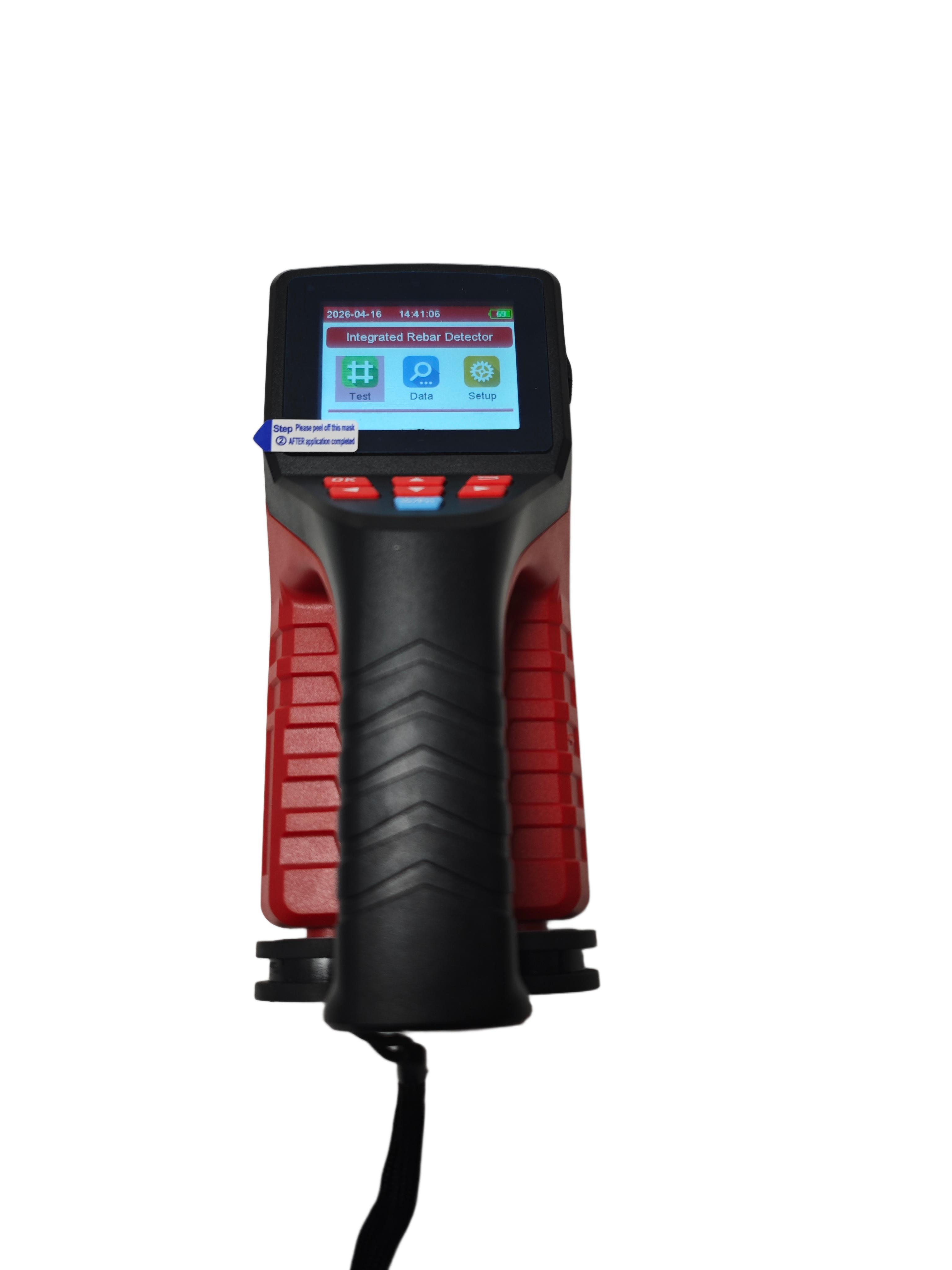

c) Chánh kiến:

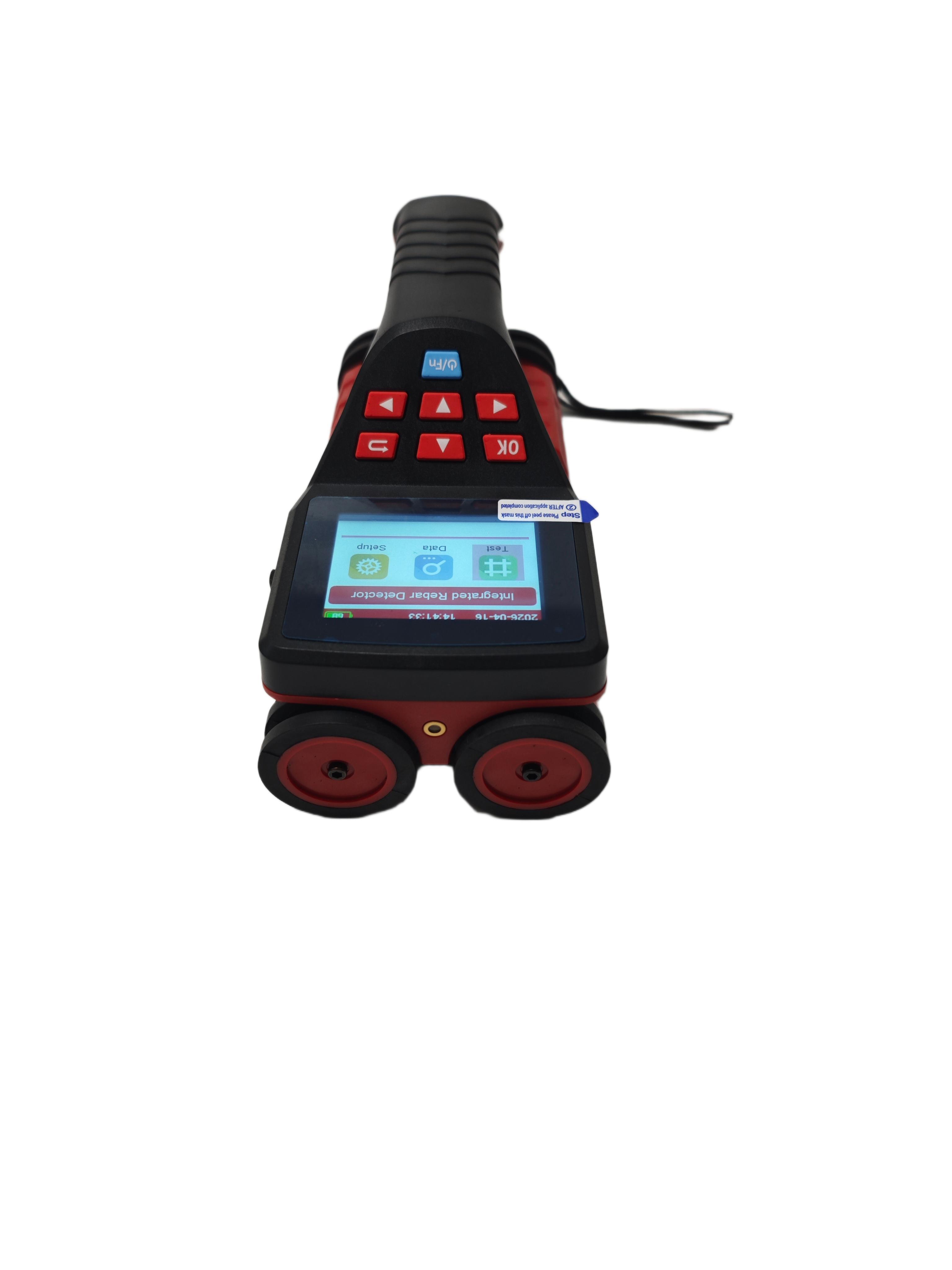

d) Nhìn từ dưới lên
Hình 2.1 Sơ đồ ngoại hình máy chủ
1.1 Giới thiệu
Máy dò cốt thép tích hợp TMRS-710 chủ yếu được sử dụng để phát hiện vị trí cốt thép bên trong, độ dày lớp bảo vệ, khoảng cách cốt thép và đường kính của cốt thép. Nó có thể vẽ chính xác bản đồ phân phối của toàn bộ cốt thép, để cung cấp dữ liệu thử nghiệm với độ chính xác cao và tốc độ cao; cấu trúc tích hợp của máy chủ và cuộn dây cảm biến, giúp thuận tiện và nhanh chóng khi vận chuyển và vận hành tại hiện trường; Nó được đặc trưng trong thiết kế cấu trúc cuộn dây, tốc độ nhanh hơn, độ chính xác cao hơn, độ phân giải mạnh hơn.
1.2 Chức năng
1.2.1 Chức năng chính
1. Đo chính xác độ dày của lớp bảo vệ cốt thép;
2. Xác định vị trí, xu hướng và phân bố của các thanh thép;
3. Đo lớp bảo vệ thanh thép và ước tính đường kính thanh thép;
4. Lưu trữ, xem và truyền dữ liệu phát hiện.
1.2.2 Chức năng đặc biệt
1. Chế độ phát hiện trực quan, hiển thị chính xác, chính xác vị trí thanh thép, khoảng cách, độ dày lớp bảo vệ trong cùng một màn hình;
2. Việc đo độ dày được thực hiện hoàn toàn. Trong quá trình đo, các trang có thể được lật qua lại, có thể xem dữ liệu và đồ họa và dữ liệu thử nghiệm có thể bị xóa bất cứ lúc nào.
3. Máy cầm tay đơn, thiết kế vận hành và phương pháp định vị bốn bánh, được trang bị lốp chống mài mòn có độ bền cao, dễ dàng bảo vệ sự hao mòn của máy dò;
4. Phần mềm phân tích có thể tạo ra chế độ xem sơ đồ hai chiều và chế độ xem ba chiều 3D.
5. Chế độ phát hiện JGJ thực hiện 1-6 thử nghiệm lặp lại của một thanh thép và tự động tính toán giá trị trung bình.
1.2.3 Tính năng chính
1. Màn hình LCD màu độ phân giải cao 2,8 inch (320 x 240 pixel), dù ở trong nhà hay ngoài trời, mọi tình huống đều có thể hiển thị rõ ràng dữ liệu phát hiện;
2. Thiết kế cấu trúc nhiều cuộn dây, nhanh hơn, độ chính xác cao hơn, độ phân giải mạnh hơn;
3. Sử dụng truyền và sạc dữ liệu ở chế độ USB, bạn có thể nhanh chóng tải dữ liệu đã lưu trữ lên máy tính thông qua USB.
4. Với pin lithium dung lượng cao tích hợp, mức tiêu thụ điện năng thấp, trong trường hợp pin đầy, thời gian chờ là khoảng 16 giờ;
5. Chế độ quản lý dữ liệu trong việc lưu trữ, xem, xóa dữ liệu và các chức năng khác, có thể lưu trữ khoảng hai trăm nghìn dữ liệu điểm đo cốt thép;
6. Vấn đề rò rỉ cốt thép được giải quyết bằng cách sử dụng khả năng phân giải gân siêu dày đặc;
7. Chọn cấu hình Khối kiểm tra tiêu chuẩn có thể được cấu hình với thiết kế đặc biệt và độc đáo;
8. Sử dụng thiết kế tích hợp máy chủ và cuộn dây cảm biến, kích thước nhỏ gọn, trọng lượng nhẹ, dễ mang theo;
9. Phán đoán vị trí trung gian của thanh thép liền kề theo thời gian thực, biểu thị dấu nhắc ánh sáng, có thể tránh xung quanh thanh thép, khoan lõi dễ dàng;
10. Túi đựng dụng cụ có khả năng chống sốc, có lớp lót bảo vệ bên trong và được trang bị vỏ chống thấm nước để dễ dàng mang theo;;
11. Được trang bị phần mềm phát hiện thanh thép vừa và lớn, thuận tiện cho việc phân tích dữ liệu chuyên nghiệp, xử lý dữ liệu và tạo báo cáo hoàn chỉnh trong PC.
1.3 Bảng kỹ thuật
| Cách thức | TMRS-710 | |
| Phạm vi áp dụng của cốt thép (mm) | φ6～φ50 | |
| Phạm vi độ dày lớp bảo vệ (mm) | Phạm vi nhỏ:1～80 Phạm vi lớn:5～185 | |
| Sai số tối đa cho phép của độ dày lớp bảo vệ (mm) | ±1 | 1～60 |
| ±2 | 60～100 | |
| ±3 | 101～120 | |
| ±5 | 121～160 | |
| ±8 | 161～185 | |
| Khả năng áp dụng đo đường kính (mm) | ϕ 6～Ф50 | |
| Sai số đo đường kính tối đa (Thông số kỹ thuật) | ±1 | |
| Chế độ quét | Mô hình độ dày, Thử nghiệm JGJ | |
| Phạm vi quét | Không biên giới | |
| Kiểm tra JGJ | Đạt được số đo 1-6 điểm duy nhất, tự động tính giá trị trung bình | |
| Chế độ truyền dữ liệu | USB không dây | |
| Màn hình | Màn hình LCD màu độ phân giải cao 2,8 inch (320 x 240 pixel | |
| Nguồn điện | Được xây dựng trong pin lithium dung lượng cao | |
| Đặt thời gian tắt máy | 5 phút, 10 phút, 15 phút, 30 phút, 60 phút, 90 phút | |
| Giờ làm việc | ≥16h | |
| Màn hình | 320×240 | |
| Kho | Điểm đo 200K của thanh thép | |
| Giao tiếp | Giao diện USB | |
| Với việc sửa lỗi | -3.0～+3.0(±0.5,±1.0,±1.5,±2.0,±2.5,±3.0) | |
| Hoạt động | Bàn phím silicon | |
| nhiệt độ làm việc | -10oC～+42oC | |
| Kích thước (mm) | 219×92×106 | |
| Trọng lượng (Kg) | 0,60 (Đã bao gồm pin) | |
1.4 Giao diện đo
Máy dò cốt thép tích hợp Chế độ đo được thể hiện trên Hình 1 và 2
(1) Mô hình độ dày
(2) Giao diện đo JGJ

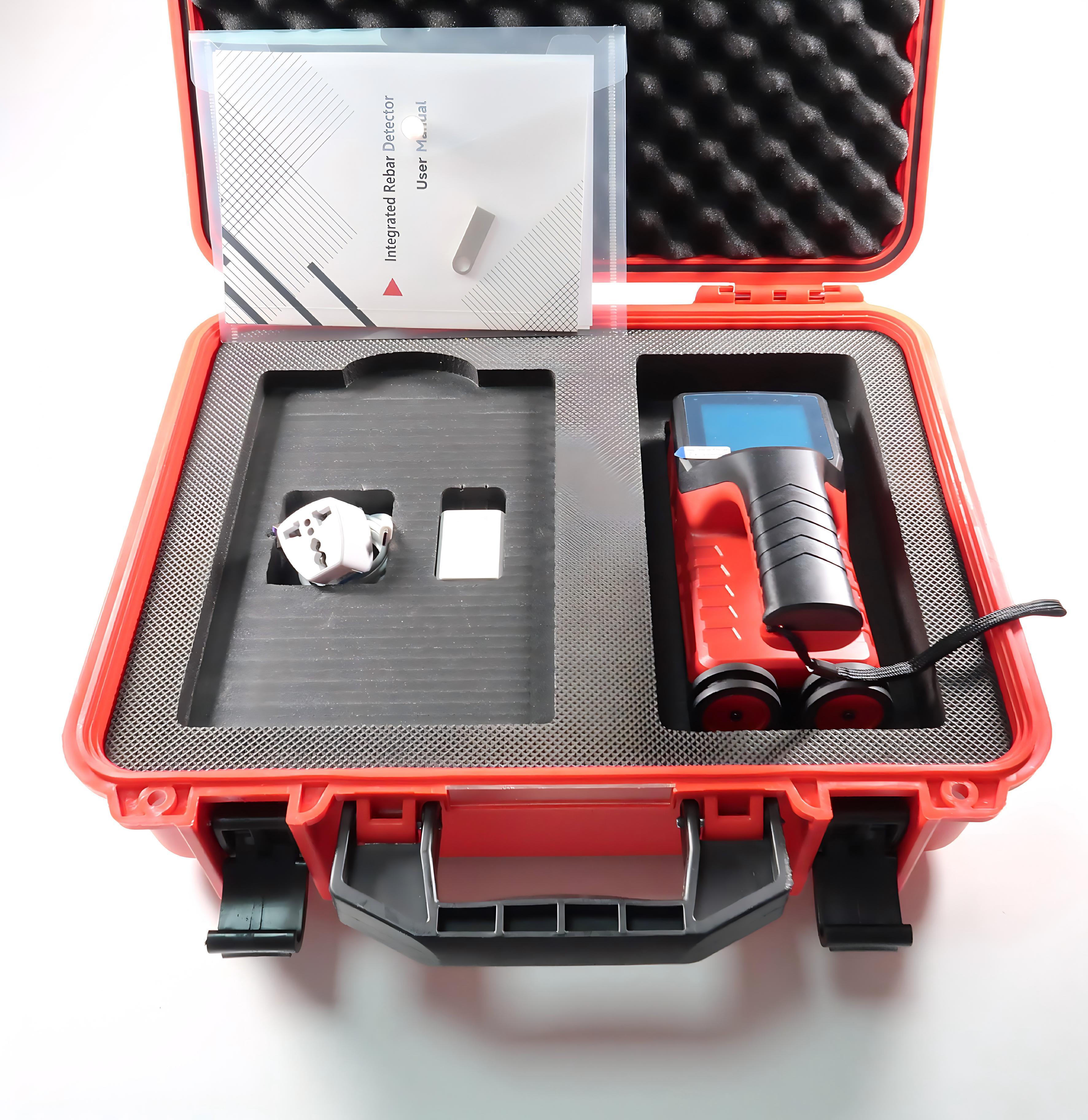

1.5 Cấu hình tiêu chuẩn
| KHÔNG. | Tên | Đơn vị | Số lượng | Bình luận |
| 1 | Máy chủ sản phẩm | cái | 1 | / |
| 2 | Bộ sạc | cái | 1 | / |
| 3 | Cáp USB | cái | 1 | / |
| 4 | Hướng dẫn sử dụng | cái | 1 | / |
| 5 | Giấy chứng nhận nhà sản xuất | cái | 1 | / |
| 6 | Thẻ bảo hành | cái | 1 | / |
| 7 | Danh sách đóng gói | cái | 1 | / |
| 8 | Đĩa phần mềm | cái | 1 | Giới hạn ở các mẫu khác nhau |
| 9 | Bộ/hộp sản phẩm | cái | 1 | / |
| 10 | bút chì màu | cái | 1 | / |
| 11 | Khối tiêu chuẩn | cái | 1 | Phụ kiện tùy chọn |
