| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Tmteck |
| Chứng nhận: | CE |
| Số mô hình: | TMRS-710 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Có thể thương lượng |
| chi tiết đóng gói: | 1pc trong hộp đựng và mỗi hộp carton |
| Thời gian giao hàng: | 3-4 ngày |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, paypal |
| Khả năng cung cấp: | 100 chiếc/tháng |
| Màu sắc: | Màu đỏ | Phạm vi áp dụng của Thép cây (mm): | φ6～φ50 |
|---|---|---|---|
| Sai số đo đường kính tối đa: | ± 1 | Chế độ quét: | Mô hình độ dày, Thử nghiệm JGJ |
| Đặt thời gian tắt máy: | 5 phút, 10 phút, 15 phút, 30 phút, 60 phút, 90 phút | Giờ làm việc: | ≥16h |

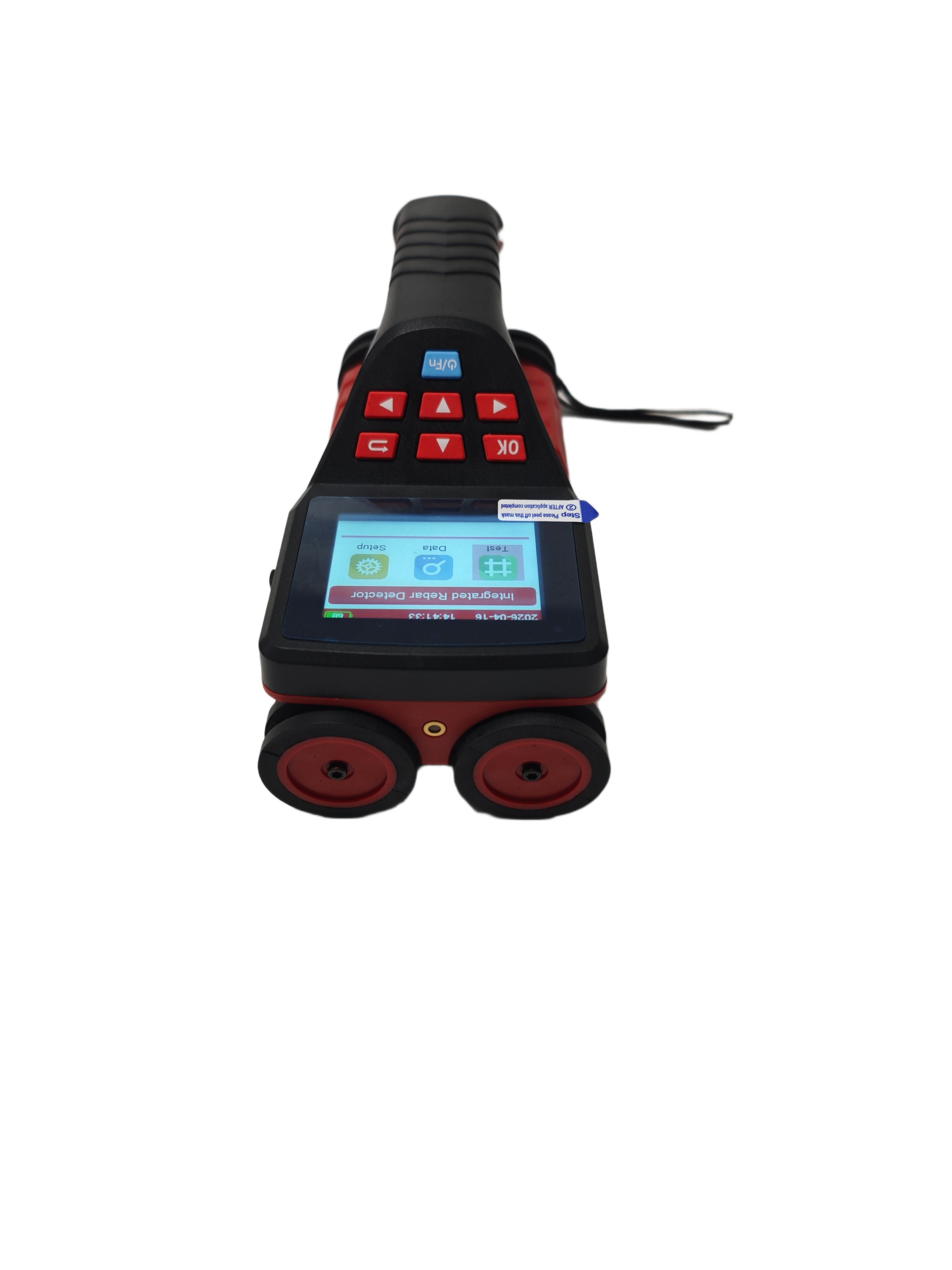

TMRS-710 Bộ quét rebar tích hợp

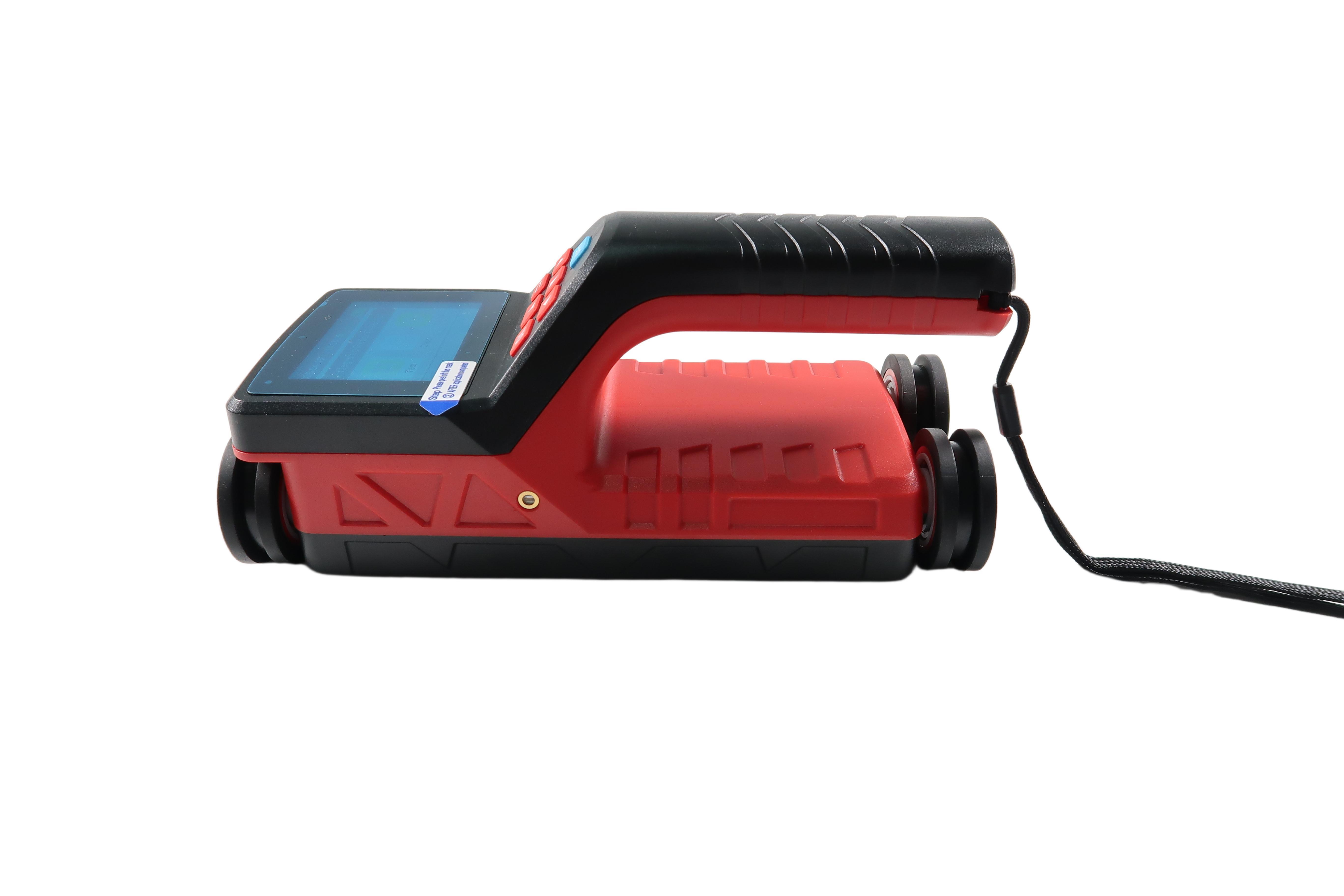

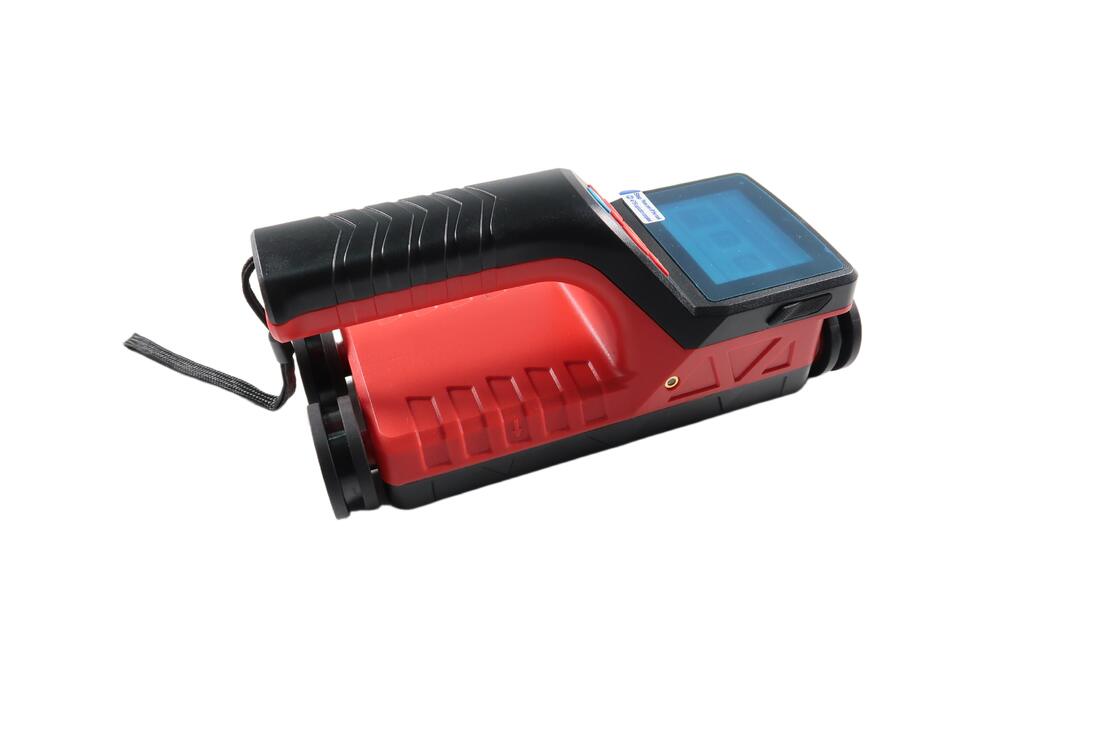

Sự xuất hiện của máy dò Rebar tích hợp TMRS-710
a) Nhìn từ trên:
b) Nhìn bên trái:
c) Nhìn bên phải:
d) Nhìn phía dưới
Hình 2.1 Sơ đồ sơ đồ của sự xuất hiện của chủ
1.1 Lời giới thiệu
TMRS-710 Bộ phát hiện Rebar tích hợp chủ yếu được sử dụng để phát hiện vị trí gia cố bên trong, độ dày lớp bảo vệ, khoảng cách gia cố và đường kính của thanh.Nó có thể vẽ chính xác bản đồ phân phối của toàn bộ thanh thép, để cung cấp dữ liệu thử nghiệm với độ chính xác cao và tốc độ cao; cấu trúc tích hợp của máy chủ và cuộn cảm biến, làm cho nó thuận tiện và nhanh chóng khi vận chuyển và hoạt động trong lĩnh vực;Nó được đặc trưng trong thiết kế cấu trúc cuộn dây, tốc độ nhanh hơn, độ chính xác cao hơn, độ phân giải tốt hơn.
1.2 Chức năng
1.2.1 Chức năng chính
1. Đánh giá chính xác độ dày của lớp bảo vệ thép;
2. Tìm vị trí, xu hướng và phân bố của thanh thép;
3. đo lớp bảo vệ của thanh thép và ước tính đường kính của thanh thép;
4. Lưu trữ, xem và truyền dữ liệu phát hiện.
1.2.2 Chức năng đặc biệt
1Chế độ phát hiện là trực quan, chính xác, hiển thị chính xác vị trí thanh thép, khoảng cách, độ dày lớp bảo vệ trong cùng một màn hình;
2.The đo độ dày được thực hiện hoàn toàn. Trong quá trình đo lường, các trang có thể xoay qua lại, dữ liệu và đồ họa có thể được xem, và dữ liệu thử nghiệm có thể bị xóa bất cứ lúc nào.
3Máy cầm duy nhất, thiết kế hoạt động và phương pháp định vị bốn bánh xe, được trang bị lốp cao độ chống mòn, dễ dàng bảo vệ sự mòn của máy dò;
4Phần mềm phân tích có thể tạo ra hình ảnh kế hoạch hai chiều và hình ảnh ba chiều 3D.
5Chế độ phát hiện JGJ thực hiện 1-6 thử nghiệm lặp đi lặp lại của một thanh thép duy nhất, và tự động tính toán giá trị trung bình.
1.2.3 Đặc điểm chính
1. màn hình LCD màu độ phân giải cao 2,8 inch (320 x 240 pixel), cho dù trong nhà hoặc ngoài trời, bất kỳ tình huống có thể được nhìn thấy rõ dữ liệu phát hiện;
2Thiết kế cấu trúc nhiều cuộn dây, nhanh hơn, chính xác cao hơn, độ phân giải mạnh hơn;
3. Sử dụng phương thức truyền dữ liệu USB và sạc, bạn có thể nhanh chóng tải dữ liệu được lưu trữ lên máy tính thông qua USB.
4Với pin lithium công suất cao tích hợp, tiêu thụ điện thấp, trong trường hợp pin đầy, thời gian chờ khoảng 16 giờ;
5. Chế độ quản lý dữ liệu trong lưu trữ dữ liệu, xem, xóa và các chức năng khác, có thể lưu trữ khoảng hai trăm ngàn dữ liệu điểm đo thanh thép;
6. Vấn đề củng cố rò rỉ thanh thép được giải quyết bằng cách sử dụng siêu dày đặc dây chằng giải quyết sức mạnh;
7. Chọn cấu hình khối thử nghiệm tiêu chuẩn có thể được cấu hình với thiết kế đặc biệt và độc đáo;
8Sử dụng thiết kế tích hợp máy chủ và cuộn cảm biến, kích thước nhỏ gọn, trọng lượng nhẹ, dễ mang;
9. Bàn thép liền kề vị trí trung gian thời gian thực phán đoán, chỉ ra ánh sáng nhắc, có thể tránh xung quanh thanh thép, dễ dàng khoan core;
10. túi dụng cụ là chống va chạm, có một lớp lót bảo vệ bên trong và được trang bị một nắp chống nước để dễ dàng vận chuyển;;
11Được trang bị phần mềm phát hiện thanh thép vừa và lớn, nó thuận tiện cho phân tích dữ liệu chuyên nghiệp, xử lý dữ liệu và tạo báo cáo đầy đủ trong PC.
1.3 Bảng kỹ thuật
| Chế độ | TMRS-710 | |
| Phạm vi áp dụng của Rebar ((mm) | φ6?? φ50 | |
| Phạm vi độ dày lớp bảo vệ ((mm) | Phạm vi nhỏ: 80 Phạm vi lớn: 185 | |
| Lỗi tối đa cho phép về độ dày lớp bảo vệ ((mm) | ± 1 | 1 ¢60 |
| ±2 | 60 ¢ 100 | |
| ±3 | 101 ¢ 120 | |
| ± 5 | 121 ¢ 160 | |
| ±8 | 161185 | |
| Khả năng áp dụng đo đường kính (mm) | φ 6F50 | |
| Lỗi đo đường kính tối đa (định hướng) | ± 1 | |
| Chế độ quét | Mô hình độ dày, thử nghiệm JGJ | |
| Phạm vi quét | Không biên giới | |
| Kiểm tra JGJ | Đạt được một điểm 1-6 đo lường, tự động tính toán trung bình | |
| Chế độ truyền dữ liệu | Không dây USB | |
| Màn hình | 2Màn hình LCD màu có độ phân giải cao.8 inch (320 x 240 pixel) | |
| Nguồn cung cấp điện | Được xây dựng trong pin lithium công suất cao | |
| Đặt thời gian tắt | 5 phút 10, 15 phút 30, 60 phút, 90 phút. | |
| Thời gian làm việc | ≥16h | |
| Màn hình | 320×240 | |
| Lưu trữ | 200K Điểm đo của thanh thép | |
| Truyền thông | Giao diện USB | |
| Với sửa lỗi | -3.0+3.0±0.5,±1.0,±1.5,± 2.0,± 2.5,±3,0) | |
| Hoạt động | Bàn phím silicone | |
| nhiệt độ hoạt động | -10°C+42°C | |
| Kích thước ((mm) | 219×92×106 | |
| Trọng lượng ((Kg) | 0.60 (bao gồm pin) | |
1.4 Giao diện đo
Máy phát hiện Rebar tích hợp Chế độ đo được hiển thị trong hình 1 và 2.
(1) Mô hình độ dày
(2)Giao diện đo JGJ

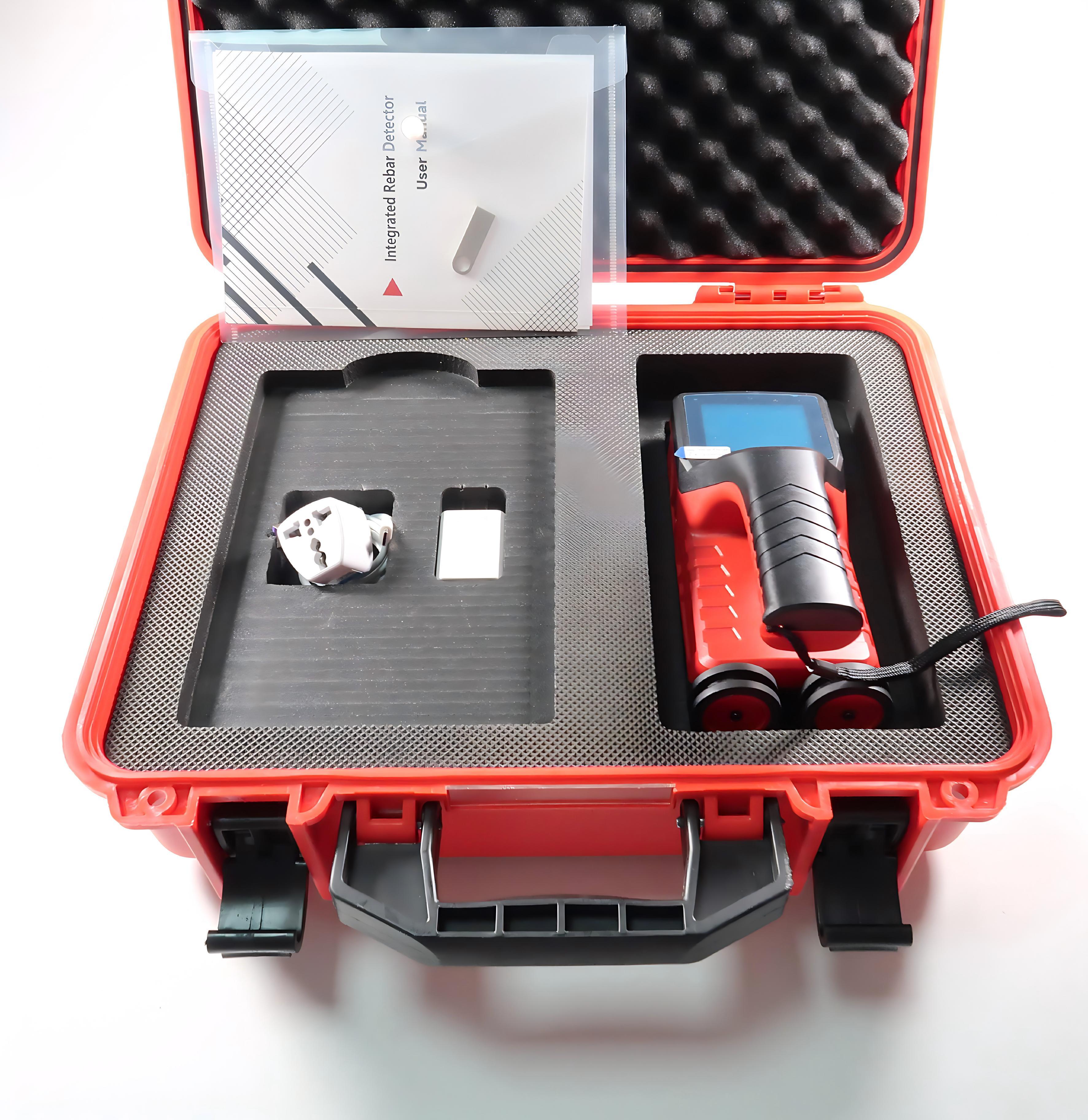

1.5 Cấu hình tiêu chuẩn
| Không, không. | Tên | Đơn vị | Số lượng | Nhận xét |
| 1 | Máy chủ sản phẩm | miếng | 1 | / |
| 2 | Bộ sạc | miếng | 1 | / |
| 3 | Cáp USB | miếng | 1 | / |
| 4 | Sổ tay người dùng | miếng | 1 | / |
| 5 | Giấy chứng nhận nhà sản xuất | miếng | 1 | / |
| 6 | Thẻ bảo hành | miếng | 1 | / |
| 7 | Danh sách bao bì | miếng | 1 | / |
| 8 | Phần mềm CD | miếng | 1 | Hạn chế cho các mô hình khác nhau |
| 9 | Bộ sản phẩm/hộp | miếng | 1 | / |
| 10 | bút chì | miếng | 1 | / |
| 11 | Khối tiêu chuẩn | miếng | 1 | Phụ kiện tùy chọn |
