| Place of Origin: | China |
|---|---|
| Hàng hiệu: | TMTeck |
| Chứng nhận: | CE |
| Model Number: | TM291 |
| Minimum Order Quantity: | 1 pc |
| Giá bán: | Có thể thương lượng |
| Packaging Details: | Carton 30*15*24cm 2.5kg |
| Delivery Time: | 5-8 working days |
| Payment Terms: | T/T, Western Union, PayPal |
| Measuring range (45# steel): | 20um – 1800mm | Measurement frequency: | 4Hz、8Hz、16Hz |
|---|---|---|---|
| Resolution: | 0.1mm、0.01mm、0.001mm（0.01inch、0.001inch、0.0001inch） | Sound velocity range: | 400-19999m/s |
| Calibration block: | 4mm（steel） | Gain range: | 0~80dB |
Để đo độ dày lớp phủ trên các chất nền kim loại, phi kim loại khác nhau (thép, nhựa, hợp chất, bê tông, gỗ, vv)

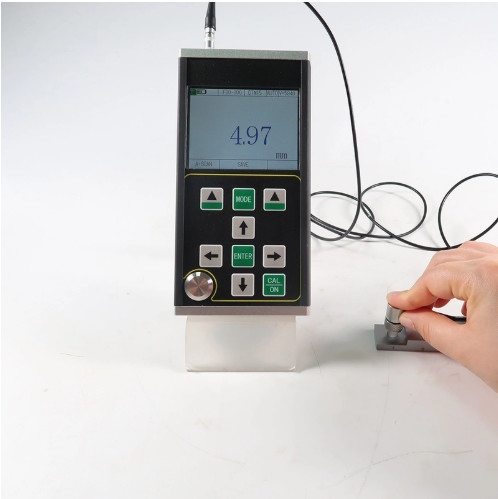

TM291 là một loại máy đo độ dày lớp phủ không kim loại kỹ thuật số chính xác cao cầm tay với quét A / B. Nó áp dụng nguyên tắc đo độ dày siêu âm dựa trên phản xạ xung.Nó phù hợp cho việc đo độ dày vật liệu có thể làm cho sóng siêu âm lan truyền trong nó với tốc độ không đổi và nhận được sự phản xạ từ phía sau của nóPhân giải đo là 0,001mm và phạm vi đo là mỏng như 0.02mmNó có thể kiểm tra độ dày của chất nền và lớp phủ cùng một lúc.
Sản phẩm này có thể được sử dụng trong ngành dầu mỏ, công nghiệp hóa học, luyện kim, đóng tàu, hàng không vũ trụ, năng lượng và các lĩnh vực khác.
● Phạm vi đo là rộng, với độ dày đo tối thiểu làlớp phủ 20um;Độ dày tối đa là 1800 mm.
● Sản phẩm này có thể đo độ dày với độ chính xác cao, và độ phân giải đo tối đa có thể đạt 0,001mm; Độ phân giải lặp lại có thể đạt ± 0,002mm;
●Sản phẩm này có chế độ quét A, chế độ quét B và chế độ hiển thị số;
● Các lớp phủ và sơn trên một số vật liệu tổng hợp có thể được phát hiện theo vận tốc âm thanh khác nhau của các vật liệu,và độ dày của mỗi lớp của hơn 10 vật liệu đa lớp có thể được đo đồng thời, và giá trị độ dày của mỗi lớp có thể được chuyển đổi dưới cùng một tiếng vang.
● Nó có các chức năng của lớp phủ thâm nhập và đo âm vang đến âm vang, được sử dụng để đo vật liệu có lớp sơn và lớp phủ trên bề mặt;
● Nhiều chế độ đo:THIN,mb-e, E-E vàAUTOcác chế độ đáp ứng các phép đo của các mảnh làm việc dày thông thường; mỏngE-E.chế độ thực hiện phép đo các bộ phận mỏng;
● Các chế độ số bao gồm: chế độ giá trị độ dày thông thường, chế độ tỷ lệ chênh lệch / giảm và chế độ giá trị tối đa;
● Hai chế độ tăng: tăng tự động / tăng thủ công;
● Khóa bằng tay và tắt tự động có thể được thiết lập, với chức năng tiết kiệm năng lượng;
● Nó hỗ trợ một loạt các đầu dò, bao gồm dÔ-bơm tinh thể và ô-bơm tinh thể duy nhất, và hỗ trợ đến 20MHz các ô tần số cao;
● Nó hỗ trợ lưu trữ khối lượng và có thể lưu trữ 100000 giá trị độ dày, 500 nhóm hình sóng quét A và 500 nhóm hình sóng quét B cùng một lúc;
● Màn hình TFT-LCD màu 3,5 inch lớn với độ phân giải cao 320 × 240 (QVGA);
● Nó có nhiều phương pháp hiệu chuẩn, hỗ trợ hiệu chuẩn một điểm, hiệu chuẩn nhiều điểm và chế độ hiệu chuẩn thủ công,và có thể hiệu chỉnh tốc độ âm thanh và vị trí không thăm dò cùng một lúcNó hỗ trợ chỉnh sửa đường v của thăm dò tinh thể kép.
● Nó hỗ trợ chuyển đổi hệ thống mét và Anh; Nó có thể chuyển đổi giữa các đơn vị milimet và inch;
● Nó hỗ trợ hiển thị tiếng Trung và tiếng Anh;
Để đo độ dày lớp phủ trên các chất nền kim loại, phi kim loại khác nhau (thép, nhựa, hợp chất, bê tông, gỗ, vv).
kim loại (như thép, sắt đúc, nhôm, đồng, vv), nhựa, gốm, thủy tinh, nhựa, sợi thủy tinh và các chất dẫn siêu âm tốt khác.
Nguyên tắc đo độ dày siêu âm tương tự như đo sóng ánh sáng.Khi nó đạt đến giao diện vật liệuĐộ dày của vật liệu được đo được xác định bằng cách đo chính xác thời gian lan truyền siêu âm trong vật liệu.
| Điểm | TM291 |
| Loại thăm dò | Máy thăm dò tinh thể đơn / máy thăm dò tinh thể kép |
| Phạm vi đo (45# thép) | 20um️ 1800mm |
| Tần số đo | 4Hz,8Hz,16Hz |
| Nghị quyết | 0.1mm,0.01mm,0.001mm(0.01 inch,0.001inch,0.0001 inch) |
| Máy phát xung | Phát xạ sóng vuông âm được áp dụng, và chiều rộng xung và điện áp được tự động khớp với đầu dò. |
| Phạm vi vận tốc âm thanh | 400-19999m/s |
| Khối hiệu chuẩn | 4mm(thép) |
| Tự động tắt | Người ta có thể chọn 5 phút, 10 phút, 20 phút và tắt bằng tay. |
| Định chuẩn đầu dò | Định chuẩn một điểm, định chuẩn nhiều điểm, hiệu chuẩn bằng tay |
| lợi nhuận | Kiểm soát tăng cường tự động, Kiểm soát tăng cường thủ công |
| Phạm vi tăng | 0~80dB |
| Chế độ phát hiện | Tần số vô tuyến (RF), sóng nửa dương (POS), sóng nửa âm (NEG), sóng đầy đủ (FULL) |
| Chế độ đo | (1) THIN-EE:Chế độ sơn mỏng;(2) MB-E: chế độ đo dựa trên thời gian quá cảnh từ tiếng vang ban đầu đến tiếng vang đáy đầu tiên; (3) E-E: chế độ đo lớp phủ thâm nhập, tiếng vang Em ≈ En tùy ý là tùy chọn; (4) THIN: chế độ đo tường mỏng; |
| Chế độ số | Chế độ giá trị độ dày, chế độ khác biệt / tỷ lệ giảm, chế độ giá trị tối đa / tối thiểu |
| Chế độ quét A | Có sẵn |
| Chế độ quét B | Có sẵn |
| Biểu hiện nối | Có sẵn |
| Chỉ số pin | Có sẵn |
| Ngôn ngữ | Tiếng Trung / Tiếng Anh |
| Đơn vị | mm/inch |
| Hoạt động menu | Có sẵn |
| Chức năng phần mềm | Cài đặt cổng năng động, cài đặt trống (Blank), cài đặt trống tiếng vang (E-Blank), đóng băng tiếng vang, chuyển dịch tiếng vang và mở rộng quy mô |
| Chức năng lưu trữ | Nó có thể lưu trữ 100.000 độ dày (100 nhóm, 1000 trong mỗi nhóm), 500 nhóm hình sóng quét A và 500 nhóm hình sóng quét B cùng một lúc. |
| Nâng cấp chương trình máy chủ | Có sẵn |
| Hiển thị | 3.5 màn hình TFT-LCD màu QVGA (320 × 240) |
| Giao thông dữ liệu | Nó hỗ trợUSBgiao tiếp và truyền dữ liệu đến máy tính. |
| Nhiệt độ hoạt động | -10°C+50 °C; Với các yêu cầu đặc biệt, nó có thể đạt đến 20 °C; |
| Điện áp hoạt động | Ba.Số 5 pin AA là cần thiết. Khi năng lượng là không đủ, có một báo động điện áp thấp. |
| Kích thước tổng thể | 184 x85x 32(mm) |
| Tổng trọng lượng | 250g(Không pin) |

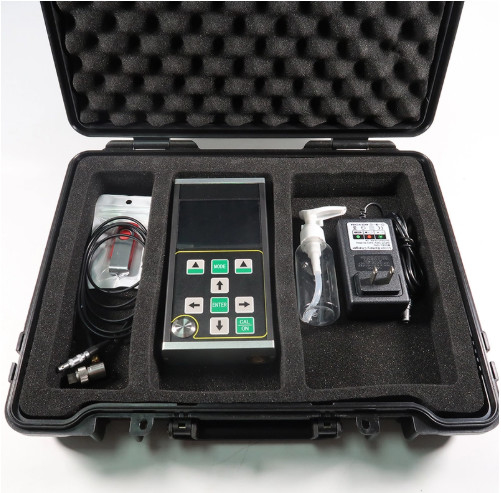

| Cấu hình tiêu chuẩn | Cơ thể chính, thử nghiệm độ dày lớp phủ, 3Số 5 pin AA, Sổ tay, túi xách |
| Đơn vị Nguyên tố thăm dò |
Mô hình | Thông số kỹ thuật | Phạm vi thử nghiệm | Nghị quyết |
| DTM15 (Tiêu chuẩn) | 15MHz 6mm | 0.15-24 | 0.001mm | |
| DTM7.5 | 7.5Mhz 6mm | 0.5-24 | 0.001mm | |
| DTM10 | 10Mhz 6mm | 0.3-24 | 0.001mm | |
| DTM5 | 5MHz 6mm | 1.0-24 | 0.001mm | |
| BD510 | 5Mhz 10mm | 1-1000 | 0.001mm | |
| BD212 | 2Mhz 12mm | 4-1800 | 0.001mm | |
| Hai người Nguyên tố Máy thăm dò |
TC400 | 10Mhz 5mm | 0.5-50 | 0.001mm |
| TC500 | 5 MHz 5mm | 1.0-65 | 0.001mm | |
| TC510 | 5 MHz 10mm | 1.0-500 |
0.001mm |
