| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | TMTeck |
| Chứng nhận: | CE |
| Số mô hình: | TMP-10/TMP-20s |
| Số lượng đặt hàng tối thiểu: | 1pc |
| Giá bán: | Có thể thương lượng |
| chi tiết đóng gói: | 1 cái/hộp carton |
| Thời gian giao hàng: | 7-15 ngày |
| Điều khoản thanh toán: | T/T, Liên minh phương Tây, PayPal |
| Khả năng cung cấp: | 100pcs/tháng |
| Chế độ điều khiển: | Màn hình cảm ứng +plc | Đường kính đĩa mài và đánh bóng (mm): | φ254 (Tùy chọn φ200, φ230, φ300) |
|---|---|---|---|
| Tốc độ nghiền và đánh bóng: | 5-1000 (r/phút) Tùy chọn 1500 (r/phút) | Áp lực mẫu đơn: | (1-40N) x 6, (1-60N) x 8 (tùy chọn) |
| Phương pháp khóa đầu mài: | Tự động điện từ | ||
| Làm nổi bật: | automatic metallographic grinding machine,multi-point pressure polishing machine,metallographic specimen preparation equipment |
||
TMP-10S/TMP-20S
(Máy mài và đánh bóng kim loại đa điểm & áp lực trung tâm) máy mài và đánh bóng kim loại tự động hoàn toàn
I. Giới thiệu sản phẩm
TMP-10S/TMP-20S máy mài và đánh bóng kim loại tự động hoàn toànđồng thời hỗ trợ:
Có thể kẹp sáu mẫu cùng một lúc và có thể cấu hình bộ nhỏ giọt tự động bốn kênh (tùy chọn) để tự động hóa hoàn toàn quá trình mài và đánh bóng.

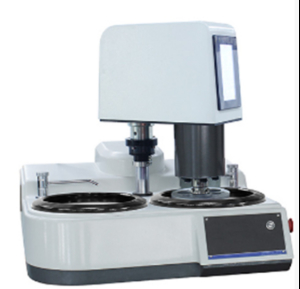

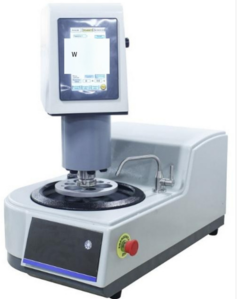

Đĩa đơn Đĩa đôi
II. Tính năng sản phẩm
1. Máy mài và đánh bóng kim loại đĩa đơn và đĩa đôi tự động hoàn toàn TMP-10S/TMP-20S, hỗ trợ:
Tải trung tâm khay mẫu, cố định sáu (tùy chỉnh lên đến 8 mẫu) mẫu cùng một lúc để hoàn thành toàn bộ quá trình mài và đánh bóng, đảm bảo rằng mỗi mẫu được mài ra trên một mặt phẳng hoàn chỉnh
2. Đĩa mài và đánh bóng và đĩa mẫu: Thiết lập và chạy tất cả các thông số mài và đánh bóng như tốc độ, thời gian mài và đánh bóng, hướng quay, đóng van nước, v.v. và tự động lưu để dễ dàng truy cập;
3. PLC + Động cơ công suất cao 1KW
4. Hai động cơ công suất cao 1KW riêng biệt (TMP-10S là động cơ đơn) được sử dụng cho mô-men xoắn và mô-men xoắn lớn và không đổi bất kể tốc độ;
5. Phạm vi tốc độ rộng, từ 5 vòng/phút đến 1000 vòng/phút (tối đa 1500 vòng/phút).
6. Khởi động và dừng nhanh bàn xoay, bàn xoay dừng quay trong 2 giây;
7. Tất cả các thông số mài và đánh bóng, bao gồm tốc độ, thời gian mài và đánh bóng, hướng quay, đóng van nước, v.v., đều được tự động lưu để dễ dàng truy cập;
8. Nhãn hiệu PLC nhập khẩu, chất lượng đáng tin cậy;
9. Giao diện màn hình cảm ứng để dễ dàng cài đặt các thông số mài và đánh bóng;
10. 3 Chế độ làm việc:
Theo vật liệu mẫu hoặc sở thích của người dùng,99 bộ quy trình (quy trình) có thể được thiết lập và gọi, mỗi bộ quy trình có thể chứa 10 bước thông số quy trình (mỗi quy trình cho một bước nhất định của các thông số quy trình mài hoặc đánh bóng: tốc độ quay của đĩa mài và đầu mài, thời gian mài và đánh bóng...)
Theo từng bước của quy trình mài và đánh bóng, có thể thiết lập và gọi 30 thông số quy trình: tốc độ quay của bánh mài và đầu mài, thời gian mài và đánh bóng, bật/tắt nước...
Vận hành riêng một chức năng của thiết bị
Giao diện tự động TMP-10STMP-20S Giao diện đa quy trìnhTMP-20S Giao diện thủ công
11. Lưu trữ 100 quy trình, nhập và xuất;
12. Kiểm soát độ dày lớp mài mẫu: Kiểm soát chính xác lượng mẫu cần mài đến vị trí được chỉ định (tùy chọn);
13. Bộ nhỏ giọt tự động 1 hoặc 4 hoặc 6 kênh tích hợp (tùy chọn):
1) Bộ phận chính của máy mài và đánh bóng điều khiển bộ nhỏ giọt bốn kênh. Loại và tốc độ nhỏ giọt đều do máy mài và đánh bóng hướng dẫn
2) Bộ nhỏ giọt có ba chế độ làm việc: thủ công, trực tuyến và tự động hoàn toàn
3) Kết nối với máy đánh bóng và nhỏ giọt theo các thông số mài và đánh bóng do máy mài và đánh bóng thiết lập; Mỗi chế độ có thể được thiết lập độc lập: tốc độ nhỏ giọt, thời gian nhỏ giọt
14. Khóa tự động điện từ đầu mài thay thế cờ lê khóa đầu mài thủ công, thuận tiện hơn;
15. Với việc thay thế dễ dàng tấm chống dính từ tính, tất cả các quy trình như mài thô và mài tinh và đánh bóng thô và đánh bóng tinh của các mẫu khác nhau có thể được hoàn thành, một tấm tương đương với N tấm;
16. Chuyển đổi giữa giao diện tiếng Trung và tiếng Anh;
17. Vận hành điều khiển từ xa di động (tùy chọn).
III. Thông số kỹ thuật
| Tên | Thông số kỹ thuật | ||
| Mô hình | TMP-10S | TMP-20S | |
| Đĩa mài và đánh bóng | 1 | 2 | |
| Động cơ chính cho đĩa mài và đánh bóng | 1KW | 1KW * 2 | |
| Chế độ điều khiển | Màn hình cảm ứng + PLC | ||
| Chế độ áp suất | Áp suất đa điểm bằng khí nén (áp suất riêng cho từng mẫu) + áp suất trung tâm điện | ||
| Đường kính đĩa mài và đánh bóng (mm) | φ254 (tùy chọn φ200, φ230, φ300) | ||
| Tốc độ đĩa mài và đánh bóng | 5-1000 (v/phút) Tùy chọn 1500 (v/phút) | ||
| Hướng quay của đĩa mài và đánh bóng | Theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ, với khả năng chuyển đổi tự động giữa tiến và lùi | ||
| Đường kính tấm mẫu | 160mm, có thể tùy chỉnh | ||
| Khẩu độ mẫu khay mẫu | φ30mm sáu lỗ (tùy chọn: φ30mm tám lỗ, φ30mm sáu lỗ, φ20 sáu lỗ, φ40 sáu lỗ, φ50mm ba lỗ hoặc tùy chỉnh) | ||
| Áp lực trung tâm | 300N | ||
| Áp lực mẫu đơn | (1-40N) X 6, (1-60N) X 8 (tùy chọn) | ||
| Tốc độ đĩa mẫu | 30-200 vòng/phút. Có thể chuyển đổi xoay giữa tiến và lùi | ||
| Chế độ thủ công | Có thể chọn 30 nhóm thông số, mỗi nhóm được thiết lập và gọi riêng | ||
| Chế độ tự động | 99 bộ quy trình, mỗi bộ quy trình chứa 10 bước thông số quy trình(tự động từ quy trình 1 đến quy trình 10, mỗi bước tương ứng với một bộ thông số) | ||
| Lập trình của người dùng | Người dùng có thể tự lập trình và gọi | ||
| Kiểm soát độ dày mài mẫu | Độ chính xác kiểm soát độ dày 0,05 mm (tùy chọn) | ||
| Áp suất nguồn không khí | 0,6 MPa | ||
| Phương pháp khóa đầu mài | Tự động điện từ | ||
| Bộ nhỏ giọt | 1 kênh, 4 kênh, 6 kênh (tùy chọn) được điều khiển bởi máy mài và đánh bóng | ||
| Nguồn cung cấp | Điện áp: AC220V; Tần số: 50HZ; Công suất: 2KW | ||
| Kích thước bên ngoài (mm) | 760 x 470 x 700 | 760 x 730 x 700 | |
| Trọng lượng | 63kg | 74kg | |
IV. Phụ kiện chính
| Tên |
Số lượng (Đĩa đơn/Đĩa đôi |
Tên |
Số lượng (Đĩa đơn/Đĩa đôi) |
| Đĩa từ (254mm) | 1 /2 | Tấm chống dính | 2 |
| Với giấy nhám mặt sau có keo 254mm (hoặc 250mm) 180#, 600#, 1000# | 2 tờ mỗi loại |
Vải đánh bóng (có keo, 250mm) Velvet, vải bố |
1 miếng mỗi loại |
|
Chất lỏng mài và đánh bóng huyền phù kim cương 1 micron, 6 micron 200 ml |
1 chai mỗi loại | Dụng cụ cạy tấm chống dính (để đặt và cạy các tấm chống dính) | 1 |
| Hướng dẫn sử dụng sản phẩm, giấy chứng nhận phù hợp sản phẩm | Tổng cộng 2 bản |
V. Tùy chọn
1. Đồ gá kiểm soát lượng mài quay một vạch chia 0,02mm
2. Bộ nhỏ giọt tự động bốn kênh
3 Mô-đun vận hành điều khiển từ xa di động
4. Bơm không khí
5. Máy tính bảng Huawei M6 10,8 inch Kirin 980 4GB+64GB WiFi
6. Vật tư tiêu hao thông thường:
| MAGNOMET |
Khay chống dính 5 miếng mỗi hộp đường kính: Φ250mm Bề mặt được phủ một lớp phủ chống dính đặc biệt, có thể dễ dàng thay thế bằng giấy nhám dính hoặc vải đánh bóng gắn vào khay, không để lại cặn. Nó có thể được tái sử dụng. Đĩa được sử dụng trực tiếp trên đĩa từ BUEHLER hoặc STRUERS; Thay thế MagnoMet và MagnoPad của BUEHLER |
| GSC250A |
Giấy nhám luyện kim 100 miếng mỗi gói Chất mài mòn: Silicon carbide đen Số hạt: P80# 120# 180 # 320 # 600 # 800 # 1000 # 1200 # 1500 # 2000 # Kích thước: Φ250mm chịu nước Với mặt sau có keo, giấy nhám có thể được dán trực tiếp vào đĩa mài |
| FT250A |
Vải đánh bóng luyện kim 10 miếng mỗi gói Velvet (lông dài)/vải bố (lông ngắn)/tweed (lông ngắn)/lụa (không có lông) Φ250mm Mặt sau dán: Vải có thể được dán trực tiếp vào đĩa mài |
| DSU |
Chất lỏng mài và đánh bóng huyền phù kim cương 500ml mỗi chai Kim cương được treo trong chất lỏng và phân bố đều bằng bình xịt hoặc nhỏ giọt tự động Kích thước hạt: 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 micron, thích hợp cho tất cả các loại vật liệu |
