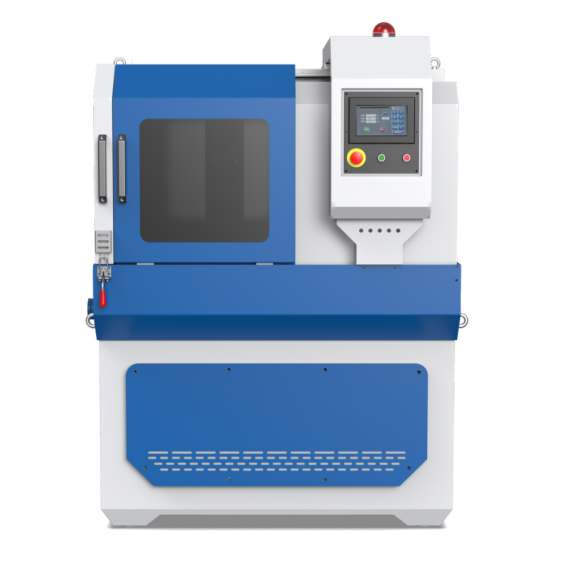

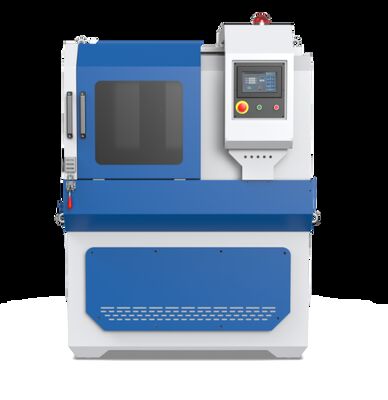

Máy cắt mẫu kim loại học TMETALL-400 cỡ lớn

2. Các phương pháp cắt băm, cắt đẩy phẳng, cắt quét và ba phương pháp cắt chức năng. Khi cắt, tốc độ cắt có thể được điều chỉnh theo độ cứng của vật liệu để đạt được mục đích cắt nhanh phôi. Khi cắt xi lanh thép đặc, có thể chọn các phương pháp cắt khác nhau.

3. Để tạo điều kiện cho việc vệ sinh phòng cắt và an toàn của động cơ trục chính, chúng tôi đã áp dụng sự tách biệt điện cơ; động cơ phòng cắt được bảo vệ bằng cách cách ly chống thấm nước. Cửa sổ quan sát lớn được lắp đặt trên cửa bảo vệ an toàn của phòng cắt, để người dùng có thể dễ dàng quan sát toàn bộ quá trình cắt của mẫu; đèn LED được lắp đặt trong phòng cắt để thực hiện chiếu sáng hiệu quả toàn bộ khu vực phòng cắt; độ sáng và độ rõ nét trong phòng làm việc được tăng lên;

4. Thiết kế mang tính nhân văn hơn, sử dụng nguyên tắc công thái học. Tính năng lớn nhất: tiếng ồn thấp, dễ vận hành, hình thức đẹp, an toàn khi sử dụng. Là một trong những thiết bị cần thiết để chuẩn bị mẫu trong phòng thí nghiệm.

Dạng thân; dọc. Nó chủ yếu bao gồm phần trên (vỏ an toàn), phần giữa (khung), cửa trượt bên phải, cửa mở bên hông, khung dưới (hộp điện), đồ gá, súng phun nước và bể chứa nước làm mát (độc lập).

Máy cắt này, được thiết kế để cắt số lượng lớn phôi lớn, giúp việc bảo trì các bộ phận máy và xử lý các phôi lớn dễ dàng hơn. Cửa trượt và cửa có bản lề mang đến cho bạn nhiều không gian hơn và khả năng tiếp cận không giới hạn, giúp việc nạp các phôi lớn vào đúng vị trí dễ dàng hơn. Phôi cũng có thể được đưa vào buồng cắt từ trên, phía trước, bên trái, 3.

Khu vực làm việc được bao bọc hoàn toàn bằng một lớp bảo vệ trong suốt để quan sát trong quá trình cắt. Được trang bị nước làm mát để cung cấp chất làm mát dự trữ, tránh sử dụng nước máy làm chất làm mát. Sau khi hoàn thành công việc cắt, rửa vòi bằng bên trái, rửa rác trong nhà và đóng cửa an toàn.

II．Chính thamsố kỹ thuật

Phương pháp cắt: Cắt băm, cắt đẩy phẳng, cắt quét

Tốc độ cắt: 0,01-1mm/s (bước điều chỉnh 0,01)

Chế độ đặt lại: Tự động

Hệ thống điều khiển: Màn hình LCD cảm ứng Siemens PLC 7”

Tốc độ quay trục chính: 2800 vòng/phút

Hành trình tối đa: Trục Z 130mm；Trục Y 200mm；Trục X 100mm

Kích thước bàn làm việc: 128*320mm 180*320mm

Đường kính tối đa: φ 130mm

Lưỡi cắt: 400*4*32mm

Công suất cắt: 4KW

Điện áp: 380V/ 50Hz

Kích thước: 1350*1100*1750mm (D×R×C)

III．Đặc điểm kỹ thuật điều khiển điện

1. Nguyên tắc điều khiển điện tử

Thiết bị cắt cho thiết bị tự động, sử dụng Siemens PLC, với màn hình cảm ứng LCD 7 inch. Đầu vào nguồn hệ thống: ba pha bốn dây AC380V 50Hz.

IV．Chức năng giới thiệuHoạt động tự động được chia thành hướng trục Y, hướng trục X, hướng trục Z bằng cách sử dụng điều khiển động cơ bước, thao tác màn hình cảm ứng.

Bảng điều khiển được trang bị màn hình cảm ứng và các công tắc nút để khởi động, dừng và dừng khẩn cấp. Sau khi thiết bị được bật nguồn, hãy bật công tắc nguồn chính, nhấn nút khởi động, hệ thống sẽ được bật nguồn và nhấn nút dừng, hệ thống sẽ bị tắt nguồn. Nút dừng khẩn cấp là nút dừng khẩn cấp của hệ thống. Nhấn hệ thống để dừng hành động.

Màn hình hoạt động như sau

1) Giao diện chính

Hình ảnh hiệu ứng cắt         Display the function of the equipment and equipment parameters and precautions.  Hình ảnh hiệu ứng cắt   Danh sách đóng gói Tên         Mô hìnhĐơn vị       Số lượng Ghi chú Máy chính bộ 1             Bể chứa nước   400×4×32mm               1 Lưỡi cắt 400×4×32mm             2 Ống xả bản sao 3             Ống nạp   bản sao             Vòng khóa   bản sao             Cờ lê   bản sao 3               Hướng dẫn sử dụng   bản sao 1               Giấy chứng nhận     Danh sách đóng gói               Từ khóa: chuẩn bị mẫu luyện kim, thiết bị chuẩn bị mẫu luyện kim, kính hiển vi luyện kim đảo ngược Chi tiết liên lạc WEI Số điện thoại : 0086-13911515082 WhatsApp : +8613911515082 Gửi yêu cầu Hơn Chuẩn bị mẫu vật kim loại TM-5 Readout Brinell Hardness Microscope 40x Portable Measuring With LED Lights Liên hệ với bây giờ Brinell Microscope Portable Measuring Jc-10 With LED Lights Readout 20x Liên hệ với bây giờ Đánh giá 20x Brinell Microscope đo lường di động Jc-10 Liên hệ với bây giờ Jc-20 Readout Brinell Kính hiển vi độ cứng 40x Đo di động Liên hệ với bây giờ TMP-10S/TMP-20S (Áp suất đa điểm & Áp suất trung tâm) Máy mài và đánh bóng kim loại học tự động hoàn toàn Liên hệ với bây giờ TMPD-06 Máy nhỏ giặt tự động Liên hệ với bây giờ Máy cắt kim loại học 380V 2800RPM Hiệu quả Liên hệ với bây giờ Tm-Mc5 50x Nhóm kính hiển vi kim loại đảo ngược nhôm Tmteck Liên hệ với bây giờ Thể loại Máy đo độ dày siêu âm Đầu dò siêu âm Máy đo độ nhám bề mặt Máy đo độ cứng Leeb Về chúng tôi Giới thiệu Lịch sử Dịch vụ Nhóm của chúng tôi Nhà máy Tour Dây chuyền sản xuất OEM/ODM Nghiên cứu và phát triển Gửi thư cho chúng tôi Send Nhà Sản phẩm Về chúng tôi Tin tức Sơ đồ trang web Chính sách bảo mật Trang di động TRUNG QUỐC tốt chất lượng Máy đo độ dày siêu âm nhà cung cấp. © 2020 - 2026 TMTeck Instrument Co., Ltd. All Rights Reserved.
