Máy đo độ dày siêu âm dòng TM282 có quét A&B / xuyên lớp phủ / phần mềm
Giải pháp đo độ dày siêu âm chuyên nghiệp
Máy đo độ dày siêu âm màn hình màu A/B-Scan TM282 được thiết kế chuyên nghiệp để giải quyết các ứng dụng đo độ dày khó khăn trong môi trường công nghiệp.
Tính năng chính

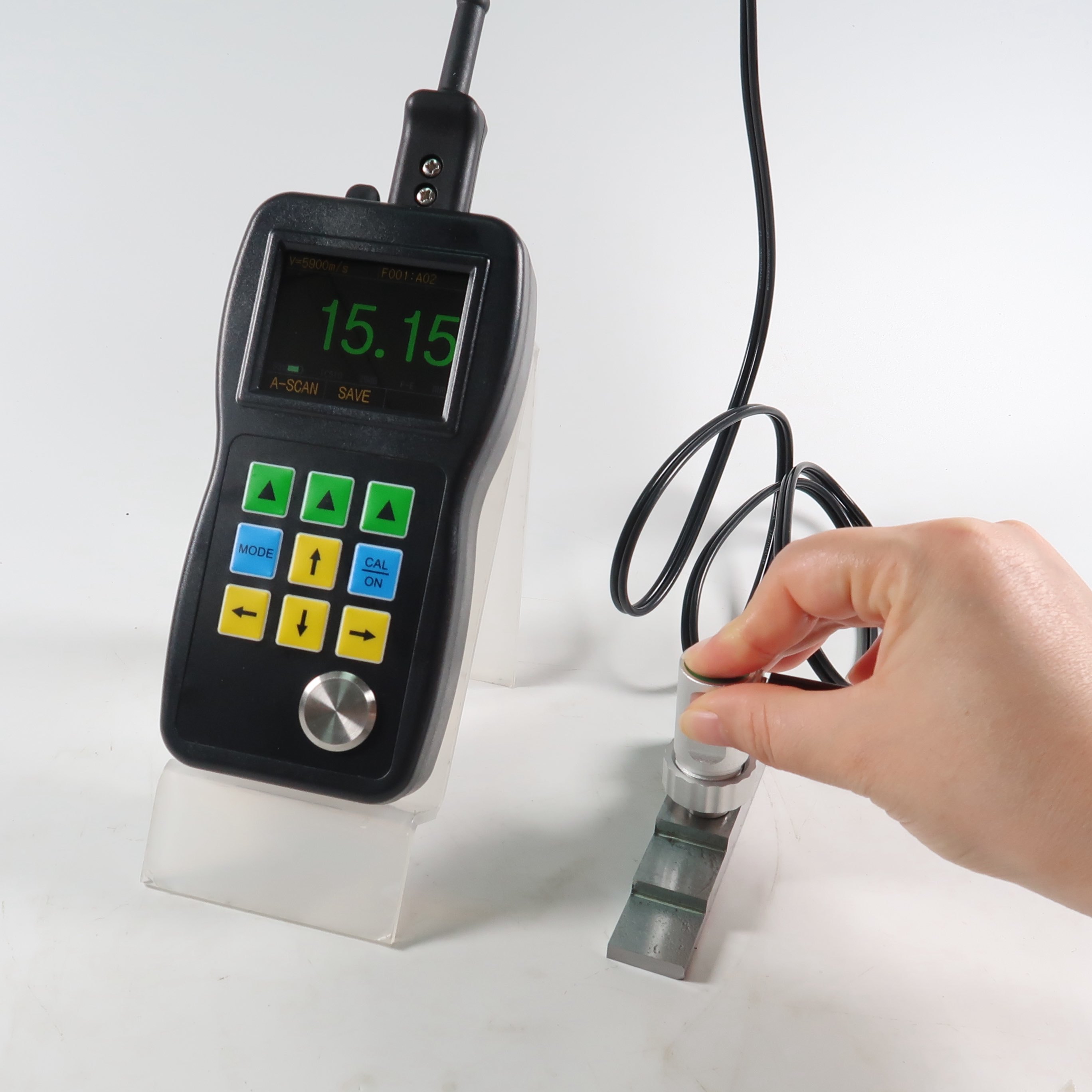

Quét A màu trực tiếp
Hiển thị trực quan dạng sóng siêu âm (quét A) bằng màu trên màn hình. Cần thiết để xác minh độ chính xác của kết quả kiểm tra và khắc phục sự cố đo lường. Các tham số GAIN, BLACKING và GATE có thể điều chỉnh để có kết quả đọc tối ưu.

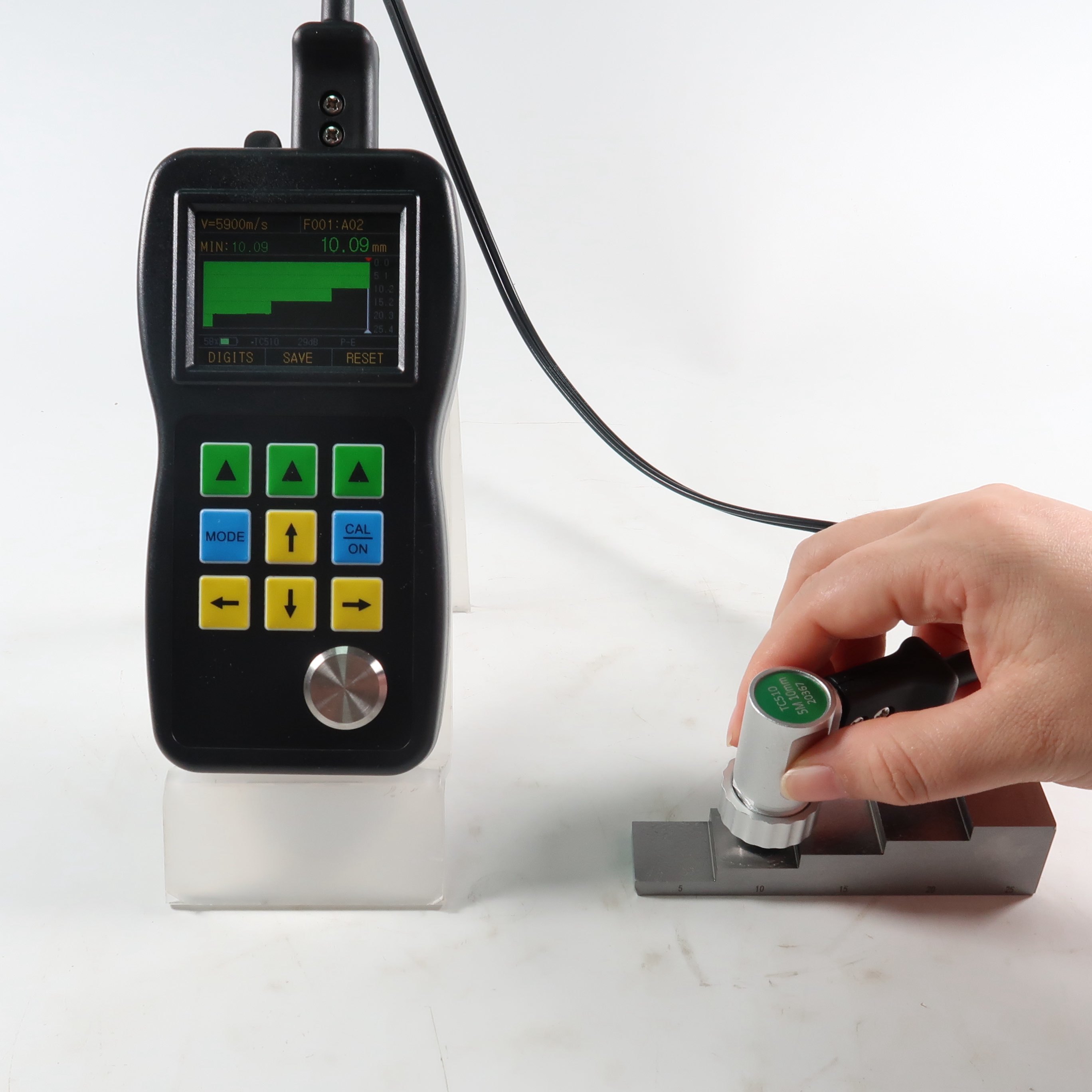

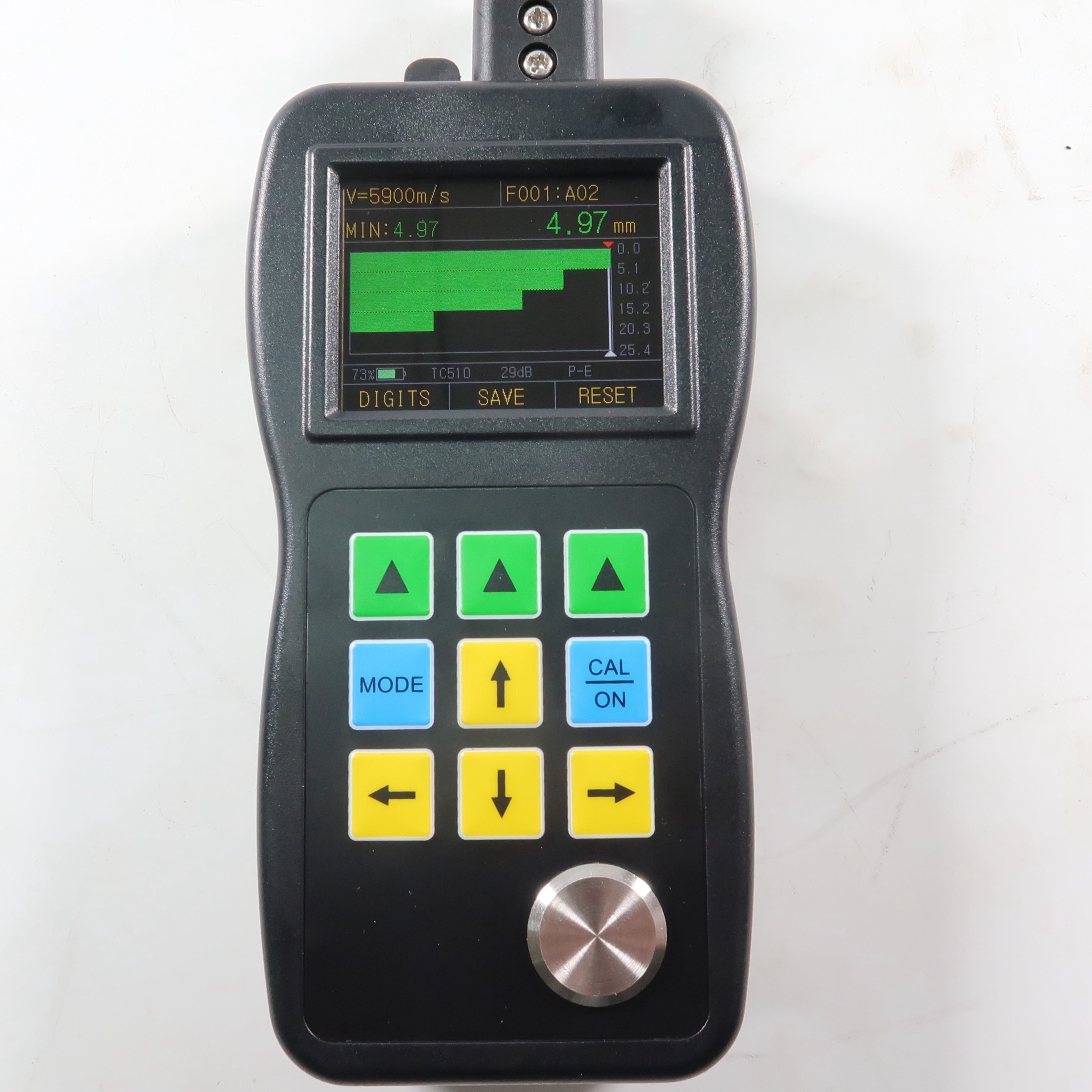

Quét B màu trực tiếp
Chức năng quét B theo thời gian hiển thị hồ sơ mặt cắt của chi tiết. Tự động ghi lại các giá trị nhỏ nhất với các chỉ báo hình tam giác màu đỏ. Khả năng đo độ dày điểm-điểm trên hình ảnh quét B.
Chức năng xuyên lớp phủ
Loại bỏ nhu cầu loại bỏ lớp phủ. Đạt được bằng cách đo hai bề mặt đáy liên tục của đế với những ưu điểm đáng kể:
- Không cần hiệu chuẩn điểm 0
- Độ ổn định cao - không bị ảnh hưởng bởi áp lực đầu dò, độ dày lớp ghép nối hoặc bụi bề mặt
- Ngăn chặn trôi điểm 0
Chức năng tiết kiệm năng lượng
Nút tắt nguồn chuyên dụng giúp kéo dài tuổi thọ pin bằng cách tiết kiệm năng lượng trong thời gian dài không sử dụng.
Chức năng nâng cao
- Chênh lệch/Tỷ lệ giảm: Hiển thị sự khác biệt so với giá trị bình thường và tính toán phần trăm giảm độ dày
- Hiển thị thông tin: LOS, min, max, giá trị đọc lớn, vận tốc, điểm 0, hiệu chuẩn, đơn vị, đóng băng, tuổi thọ pin, mức độ khuếch đại, biểu tượng tiếng vọng
- Chụp Max./Min.: Hiển thị đồng thời các giá trị độ dày hiện tại, nhỏ nhất và lớn nhất
- Chế độ báo động: Thay đổi màu động cho các giá trị đọc độ dày trong điều kiện báo động
- Tốc độ cập nhật: Có thể chọn 4Hz, 8Hz và 16Hz cho các nhu cầu ứng dụng khác nhau
- Hỗ trợ đa ngôn ngữ: Tiếng Trung, Tiếng Anh, Tiếng Tây Ban Nha, Tiếng Đức
- Echo to Echo: Chỉ đo độ dày kim loại, bỏ qua sơn và lớp phủ
- Bộ ghi dữ liệu: 99.999 điểm dữ liệu độ dày với ID trong các tệp tuyến tính hoặc lưới (dung lượng 400 tệp)
- Đầu ra: Đầu nối USB 2.0 tốc độ đầy đủ với phần mềm báo cáo DataView
- Màn hình: OLED màu 2,4", 320 × 240 pixel, tỷ lệ tương phản 10.000:1
- Kích thước: 156mm (D) × 76mm (R) × 38mm (C)
- Trọng lượng: 285g
- Nhiệt độ hoạt động: -10°C đến 50°C
Đầu dò tiêu chuẩn TC510
Chip gốm áp điện hiệu suất cao với vỏ đúc kim loại tích hợp. Có thiết kế tách rời đầu dò và cáp thực tế để có độ bền và hiệu suất tối đa.
So sánh dòng TM282
| Tính năng |
TM282 |
TM282D |
TM282DL |
| Màn hình màu |
✓ |
✓ |
✓ |
| Quét A trực tiếp |
✓ |
✓ |
✓ |
| Quét B theo thời gian |
✓ |
✓ |
✓ |
| Kiểm soát Gain và Gate |
✓ |
✓ |
✓ |
| Blanking |
✓ |
✓ |
✓ |
| Xuyên sơn & Lớp phủ |
× |
✓ |
✓ |
| Bộ ghi dữ liệu |
× |
× |
✓ |
| Phần mềm DataView |
× |
× |
✓ |
Thông số kỹ thuật TM282DL
| Loại màn hình |
OLED màu 2,4", 320×240 pixel, độ tương phản màn hình 10.000:1 |
| Nguyên lý hoạt động |
Xung phản xạ với đầu dò hai phần tử |
| Phạm vi đo |
0,50mm đến 508mm (0,02" đến 20,00"), tùy thuộc vào vật liệu, đầu dò và tình trạng bề mặt; Chế độ E-E: 3-50mm trong điều kiện nhất định |
| Độ phân giải đo |
Có thể chọn 0,01mm, 0,1mm (có thể chọn 0,001", 0,01") |
| Đơn vị |
Inch hoặc Milimét |
| Chế độ chỉnh lưu |
RF+, RF-, HALF+, HALF-, FULL |
| Chế độ hiển thị |
Chụp bình thường, nhỏ nhất/lớn nhất, DIFF/RR%, Quét A, Quét B |
| Hiệu chỉnh đường đi V |
Tự động |
| Tốc độ cập nhật |
Có thể chọn 4Hz, 8Hz, 16Hz |
| Phạm vi vận tốc vật liệu |
500 đến 9999m/s (0,0197 đến 0,3939 in/μs) |
| Ngôn ngữ |
Tiếng Anh, Tiếng Pháp, Tiếng Đức, Tiếng Tây Ban Nha, Tiếng Trung |
| Cài đặt báo động |
Báo động tối thiểu và tối đa. Phạm vi từ 0,25mm đến 508mm (0,010" đến 20,00"). Thay đổi màu dạng sóng động khi báo động |
| Yêu cầu nguồn điện |
2 pin AA |
| Thời gian hoạt động |
Khoảng 40 giờ |
| Tắt thiết bị |
Có thể chọn LUÔN BẬT hoặc TỰ ĐỘNG TẮT sau 5, 10, 20 phút không hoạt động |
| Nhiệt độ hoạt động |
-10°C đến +50°C (+10°F đến +12°F) |
| Kích thước |
158mm × 76mm × 37mm (C × R × S) |
| Trọng lượng |
285g bao gồm pin |

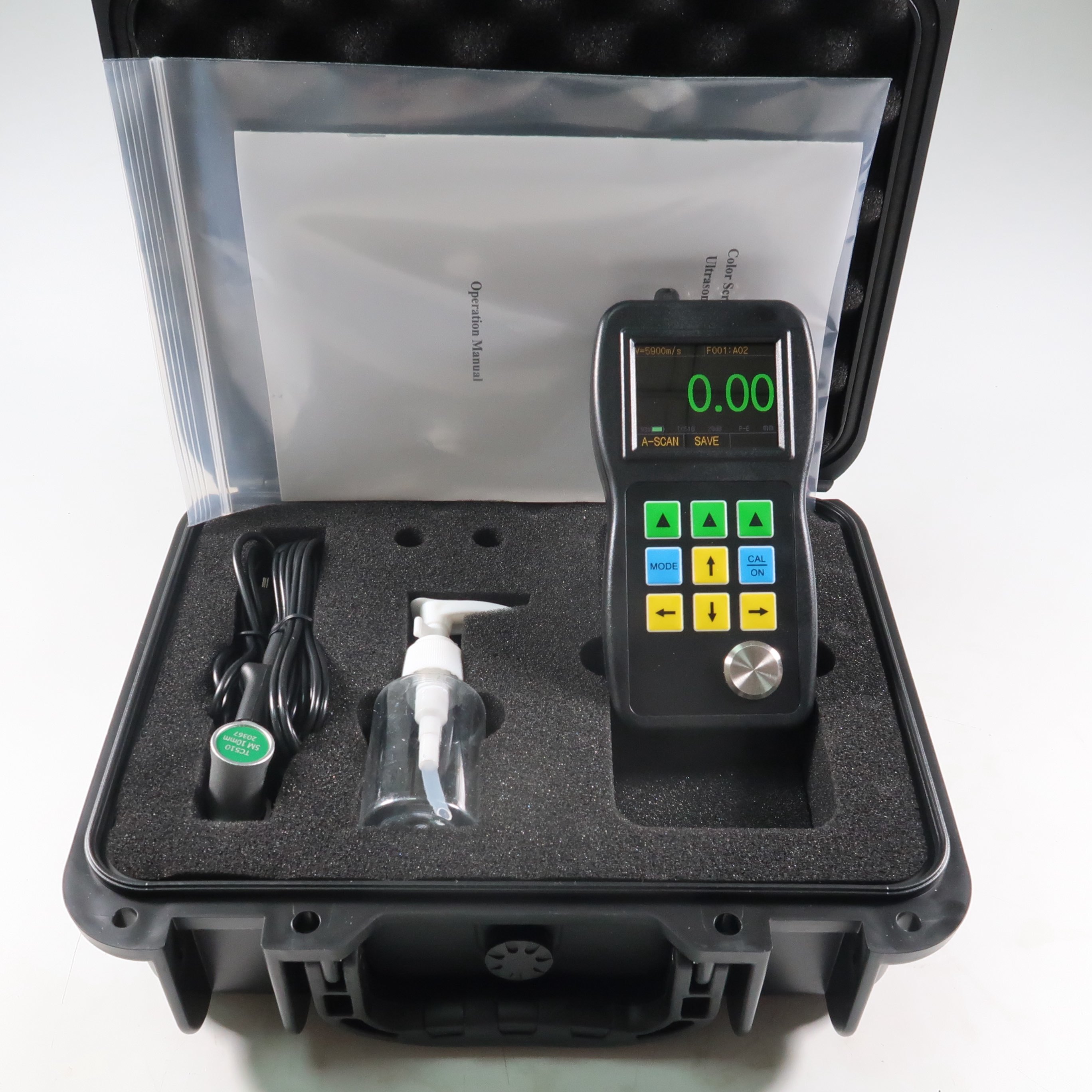

Nội dung giao hàng tiêu chuẩn - TM282DL
| Thành phần |
Số lượng |
| Thân máy chính |
1 |
| Đầu dò |
1 |
| Pin |
1 |
| Chất ghép nối |
1 |
| Hộp đựng |
1 |
| Sách hướng dẫn sử dụng |
1 |
| Cáp USB |
1 |
| Phần mềm |
1 |
