Tần suất làm việc: | <i>W\N Band, W: 0.5~20MHz;</i> <b>Băng tần W \ N, W: 0,5 ~ 20 MHz;</b> <i>N: 1.5~3MHz</i> <b>N: 1,5 | Sự bảo đảm: | 2 năm |
---|---|---|---|
Thặng dư nhạy cảm: | ≥60dB (200Φ2 FBH) | Độ trễ thăm dò có sẵn: | 0 ~ 999,9μs |
Cân nặng: | Khoảng 0,9kg (có pin và bộ sạc trong) | Tính rõ ràng: | ≥36dB (kết hợp với đầu dò 5 MHzΦ14) |
Lỗi suy hao: | Mỗi 12dB ± 1dB | ||
Điểm nổi bật: | giai đoạn phát hiện lỗ hổng mảng,phát hiện lỗ hổng ut |

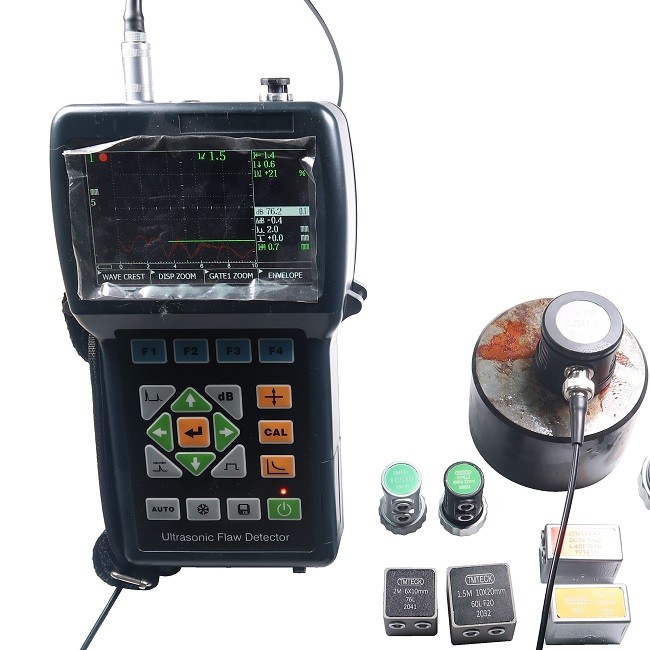

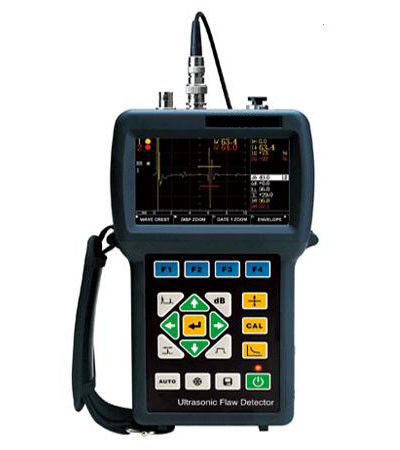

Máy dò lỗ hổng siêu âm TFD900
TFD900 là một thiết bị UT tiện dụng siêu nhẹ có hiệu suất vượt trội.Tương thích với EN12668-1: 2010,
Điểm nổi bật của TFD900
Xem xét bề mặt cong
Đường cong chức năng DGS & DAC
Chế độ định dạng sóng RF
Ghi âm (Tổng cộng 1 giờ)
Theo dõi Echo Crest
☆ Bao bọc (để so sánh dạng sóng)
Mô-đun đánh giá AWS D1.1
Module đánh giá API 5UE
Kiểm tra chỉ số hiệu suất
☆ 1000 khung lưu trữ A-scan
Đánh giá và in báo cáo ComApp cho PC
Trọng lượng 0,9kg
Đặc trưng:
· Mạch thiết kế tiên tiến và tần số lấy mẫu lên đến 640 MHz đảm bảo hiển thị và phân tích tức thời và chính xác các tín hiệu sai sót ngay cả khi chúng yếu.
· Kỹ thuật truyền động sóng vuông hiện đại
· Chỉ nặng 0,9kg, thuận tiện cho hoạt động và mang theo
· TG, màn hình WVGA đầy đủ
· Thời lượng pin hơn 8 giờ hứa hẹn hoạt động liên tục, bộ sạc pin loại thông minh sẵn có, tự động chuyển đổi giữa trạng thái sạc và nguồn điện.
· Cổng USB ngoài để nâng cấp phần mềm, truyền và in dữ liệu, có thể ghép vào chuột, bàn phím và đĩa USB.
· Tương thích EN12668: 2000
Sự chỉ rõ
Lỗi suy hao | Mỗi 12dB ± 1dB |
Tiếng ồn đầu vào tương đương | <80 × 10-9 V / √HZ ^ |
Loại xung | -ve sóng vuông, Tv: 25 ~ 250V;điều chỉnh với 25V mỗi bước |
Chế độ làm việc | TR;T & R |
Giảm xóc | 40080 Ohm |
Tần suất làm việc | Băng tần WN, W: 0,5 ~ 20 MHz;N: 1,5 ~ 3 MHz |
Thu được | 0,0 ~ 110,0dB;0,11.02,06,0 dB mỗi bước;tăng tốc thông minh ở mức 0,1dB |
Vận tốc vật liệu | Điều chỉnh 1000 ~ 15000m / s;cài sẵn 30 thường xuyên sử dụng Vs tùy chọn |
Hiển thị có thể truy cập | 0,0 ~ 10000mm LW với tốc độ điều chỉnh bằng thép với tối thiểu 0,1mm mỗi bước |
Chỉnh lưu | Tích cực, tiêu cực, đầy đủ, RF (1002thêm) |
Cổng & Báo động | Cổng kép, phần cứng lái xe báo động thời gian thực; |
Đốm: đỉnh | |
Trưng bày | Màn hình màu WVGA, màn hình 5,6 inch, độ phân giải 800 × 480 |
Phạm vi thay đổi xung | -7,5 ~ 3000μs |
Độ trễ thăm dò có sẵn | 0 ~ 999,9μs |
PRF | 25 ~ 800Hz, tự động thích ứng |
Lỗi tuyến tính dọc | 3% |
Lỗi tuyến tính ngang | .20,2% |
Thặng dư nhạy cảm | ≥60dB (200Φ2 FBH) |
Tính rõ ràng | ≥36dB (kết hợp với đầu dò 5 MHzΦ14) |
Dải động | ≥32dB |
Sự từ chối | (0 ~ 90)%, không có bất kỳ lợi ích nào đối với tuyến tính hoặc đạt được |
NL | 10% |
Cổng | Đầu nối đầu dò BNC |
GIỜ USB | |
Nguồn cấp | Pin Li dung lượng lớn mà không có hiệu ứng bộ nhớ;Tuổi thọ pin: 8+ giờ; |
Bộ sạc pin tích hợp (bộ sạc độc lập tùy chọn);AC: 220v | |
Bằng chứng DustSplashWater | IP54 |
Tiêu chuẩn UT | Tương thích với EN12668-1 |
Đáp ứng JB / T 10061-1999 | |
Nhiệt độ môi trường | -30 ~ 50oC |
Độ ẩm tương đối | 20% ~ 95% |
Cân nặng | Khoảng 0,9kg (có pin và bộ sạc trong) |
Kích thước | Phần trên: 215mm × 126mm × 53mm |
Phần dưới: 215mm × 104mm × 42mm |
