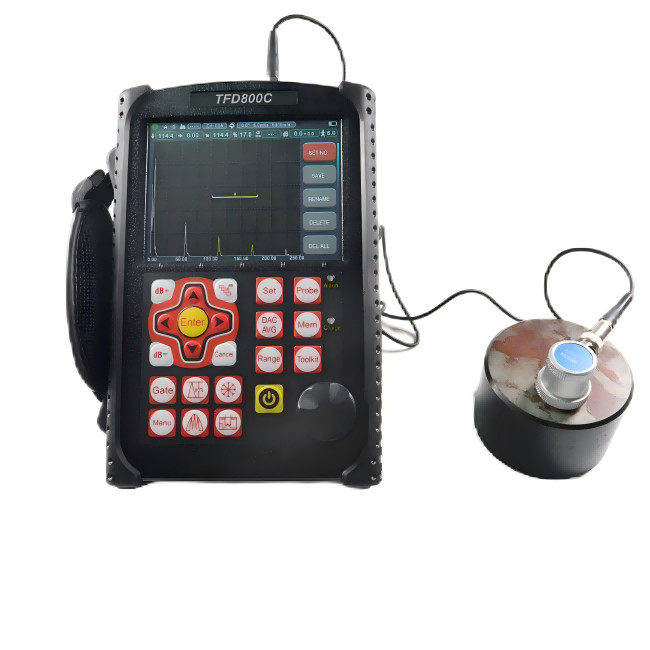

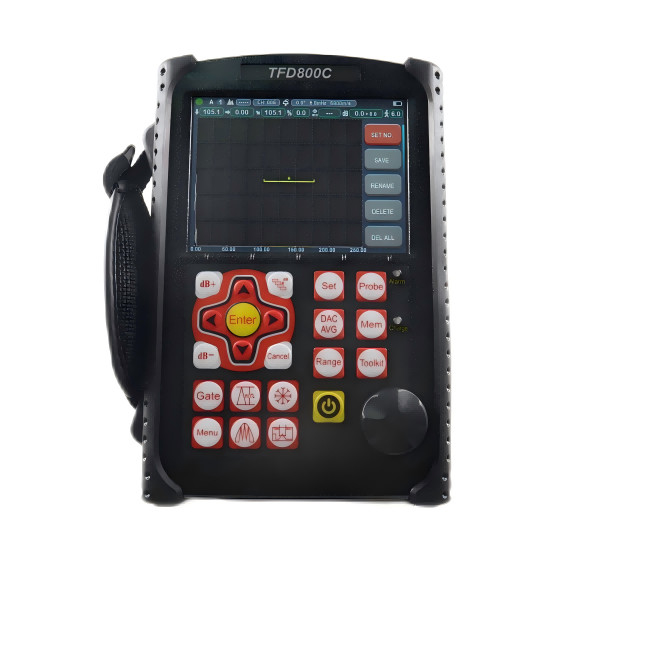

Máy phát hiện lỗi siêu âm TFD800C Plus

Máy phát hiện lỗi siêu âm TFD800C PLUS

★Mỹ nhân thân thiện đối thoại tương tác giúp các hoạt động như Calibration, làm cho curv, vv

★Tất cả các công cụ bạn cần: DAC, AVG, AWS,Sơ đồ hàn,v.v.

★Tần số lặp lại xung:10-2Điều chỉnh chính xác 1000Hz, quét tốc độ cao, không bỏ lỡ.

★Tỷ lệ tín hiệu cao so với tiếng ồn, tiếng vang rõ ràng và ổn định, thiết kế chống tiếng ồn, hoàn hảo cho điều kiện làm việc khó khăn.

★10- AD chữ số, lấy mẫu tốc độ cao dẫn đến biểu đồ âm vang tốt hơn với tất cả các chi tiết. nhạy cảm và có thể phát hiện ngay cả các lỗi nhỏ.

★Màn hình hiển thị màu sắc tinh khiết. Giao diện người dùng hữu ích làm cho hoạt động dễ dàng hơn nhiều.

★Lưu trữ dữ liệu USB không giới hạn., PDF báo cáo đầu ra.

Thông số kỹ thuật

• Phạm vi:0-10000 mm, ở tốc độ thép
• Tốc độ vật liệu:1000 ∼ 10000 m/s
• Tần số lặp lại xung: 10-2000Hz
• Phạm vi động:≥38dB
• Tính tuyến tính: Xét ngang: +/- 0,2% FSW, Dọc: 0,25% FSH, Độ chính xác khuếch đại +/-1 dB.
• Năng lượng phân giải:> 40dB (5P14)
• Độ nhạy:> 65dB
• Từ chối: 0 đến 80% chiều cao toàn màn hình
• 500 thiết lập độc lập, bất kỳ tiêu chí có thể được nhập tự do, chúng tôi có thể làm việc trong cảnh mà không có khối thử nghiệm;
• Bộ nhớ lớn của 1000 A biểu đồ
• Chế độ thử nghiệm: Đèn xung, yếu tố kép và truyền thông
• Loại thăm dò: đơn thẳng, góc đơn, Daul thẳng, Daul Anlge, qua, bò, bề mặt
• Các màn hình cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét
• Đơn vị: Inch hoặc mm
• Nhu cầu điện: AC Main 100-240 VAC, 50-60 Hz
• Sự chậm trễ hiển thị: -20 đến 3400 μs
• Sự chậm trễ của tàu thăm dò: 0 đến 99,99μs
• Bộ pin Li-ion có thể sạc lại nội bộ 7,2V với 5600 mAh
• Thời gian hoạt động danh nghĩa 10 giờ tùy thuộc vào độ sáng của màn hình
• Thời gian sạc thông thường 4 giờ
• H×W×D(mm):240×170×38 (mm)
• Trọng lượng:1.0kg
• Nhiệt độ hoạt động: -10 °C đến 50 °C
• Nhiệt độ lưu trữ: -30 °C đến 50 °C
• Năng lượng xung: 200V, 300V, 400V, 500V có thể chọn
• Điều chỉnh: Phân sóng dương, phân sóng âm, làn sóng đầy đủ, Hệ thống RF
• Các màn hình cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét
• Độ nhạy: 110 dB tối đa ở độ phân giải có thể chọn 0.1, 1.0, 2.06,0 dB.
• Kết nối bộ chuyển đổi: BNC hoặc LEMO

Vui lắm.Đánh giá

• Hiển thị chính xác vị trí lỗi tự động ((thâm sâu d,mức độ p,khoảng cách s,chiều rộng,sz dB,ф).
• Đánh giá lỗi: Xét nghiệm lỗi tự động bằng AVG/AVG hoặc DAC, báo cáo tốc độ chấp nhận hoặc từ chối lỗi.
• Định chuẩn tự động của bộ chuyển đổi Điểm không, góc, cạnh trước và Velocity vật liệu.
• Dễ dàng để tạo và sử dụng DAC và AVG để đánh giá tiếng vang, đường cong có thể được sửa đổi và bù đắp.
• Kết nối đĩa U, đơn vị có thể nhận được bộ nhớ không giới hạn, báo cáo PDF ra đặt và hệ thống Upadte.
• Sơ đồ hàn.
• Có 15 tiêu chuẩn trong đơn vị.
• AWS D1.1.
• Tính năng điều chỉnh bề mặt cong.
• Chức năng đo chiều cao nứt.
• Cổng phóng to:phân bố phạm vi cổng trên toàn bộ chiều rộng màn hình.
• Chức năng tăng tự động.
• Bao bì: Hiển thị đồng thời A-scan trực tiếp ở tốc độ cập nhật 60 Hz và bao bì của A-scan.
• Giữ đỉnh: So sánh hình dạng sóng đỉnh đông lạnh với A-Scans trực tiếp để dễ dàng giải thích kết quả thử nghiệm.
• Scan Freeze: Display freeze giữ dữ liệu hình sóng và đường đi âm thanh.
• Cảnh báo: Beep và LED.
• Real Time Clock.
• Lấp echo.
• Đánh dấu bắt.
• Màu vang bên trong cổng.

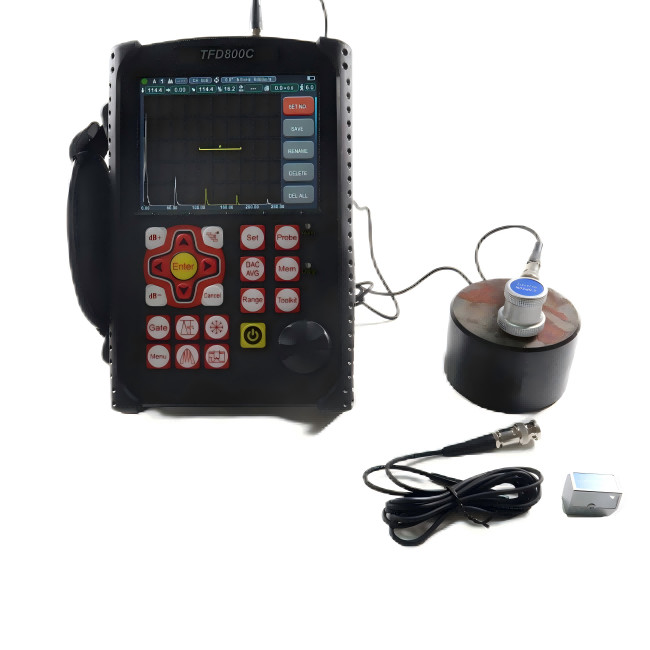

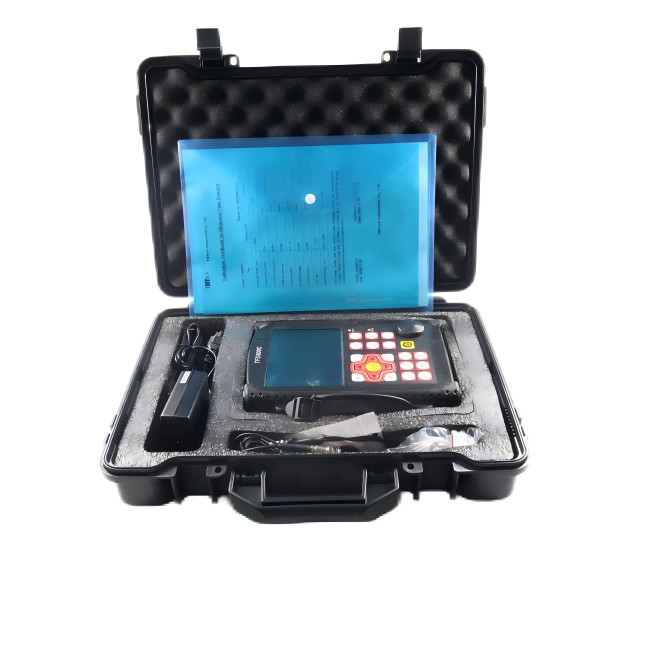

Bộ công cụ cơ bản

• Máy phát hiện lỗi siêu âm di động
• Bộ chuyển đổi chùm thẳng (4 MHz, Φ10)
• Máy chuyển quang góc (4 MHz, 8 mm × 9 mm, 60°)
• Cáp kết nối cho bộ chuyển đổi (Q9-C5, hoặc tùy chọn C9-C5)
• Bộ pin Li-Ion sạc lại, 8 amp giờ
• Nguồn cung cấp điện/đơn vị sạc
• Hướng dẫn sử dụng bằng tiếng Anh
• Phần mềm ứng dụng
• Thắt lưng

​
