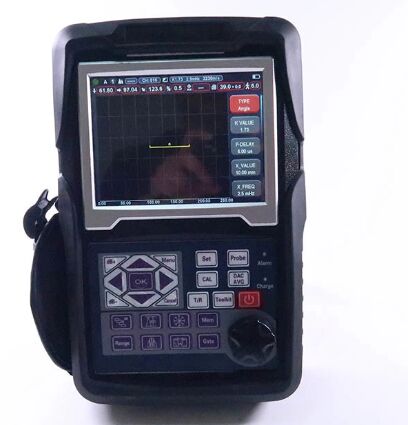

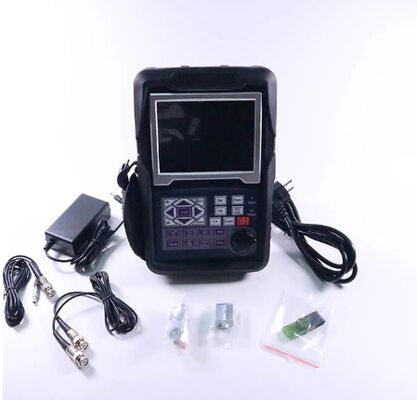

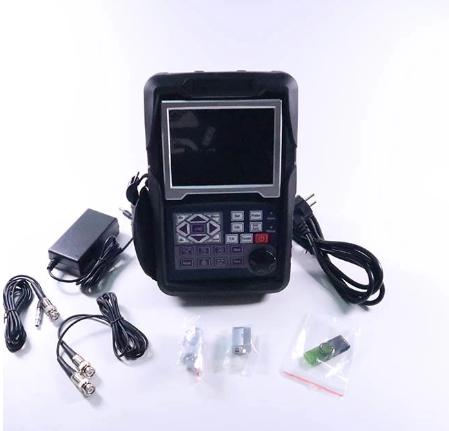

IP65 Tiêu chuẩn 0-10000 mm Đối thoại thân thiện Máy phát hiện lỗi siêu âm tương tác TFD806C



Thông số kỹ thuật
Phạm vi: 0-10000 mm, với vận tốc thép
Vận tốc vật liệu: 100 ~ 20000 m/s
Tần số lặp xung: 10-2000Hz
Phạm vi động: ≥38dB
Độ tuyến tính: Ngang: +/-0.2%, Dọc: 2.0% (Ngang: +/-0.2% FSW Dọc: 0.25% FSH)
Độ phân giải: >40dB (5P14)
Độ nhạy còn lại: >68dB
Loại bỏ (áp chế): 0 đến 80% chiều cao toàn màn hình
500 cài đặt độc lập, bất kỳ tiêu chí nào cũng có thể được nhập tự do, chúng ta có thể làm việc tại hiện trường mà không cần khối kiểm tra;
Bộ nhớ lớn 1000 đồ thị A
Chế độ kiểm tra: Xung phản xạ, phần tử kép và truyền xuyên
Loại đầu dò: Thẳng đơn, Góc đơn, Thẳng kép, Góc kép, Truyền xuyên, Bò, Bề mặt
Giám sát cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét
Đơn vị: Inch hoặc milimét
Yêu cầu nguồn: Nguồn điện AC 100-240 VAC, 50-60 Hz
Độ trễ hiển thị: -20 đến 3400 μs
Độ trễ đầu dò/Độ lệch không: 0 đến 99.99 μs
Bộ pin Li-ion sạc lại bên trong định mức 7.2V tại 8000 mAh
Thời gian hoạt động danh định 15 giờ tùy thuộc vào độ sáng màn hình
Thời gian sạc điển hình 4 giờ
Cao x Rộng x Sâu (mm): 250 x 165 x 55 (mm)
Trọng lượng: 1.2kg
Nhiệt độ hoạt động: -10℃ đến 50℃
Nhiệt độ bảo quản: -30℃ đến 50℃
Năng lượng xung: 70V, 100V, 200V, 300V, 400V, 500V có thể chọn
Chỉnh lưu: Nửa sóng dương, nửa sóng âm, sóng toàn phần, Hệ thống RF
Băng thông (dải thông bộ khuếch đại): 0.2 đến 25 MHz
Giám sát cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét
Độ nhạy: Tối đa 120 dB ở độ phân giải có thể chọn 0.1, 1.0, 2.0, 6.0 dB.
Kết nối đầu dò: BNC hoặc LEMO



Chức năng

Hiển thị tự động vị trí khuyết tật chính xác (Độ sâu d, mức p, khoảng cách s, biên độ, sz dB, φ).
Đo kích thước khuyết tật: Tự động đo kích thước khuyết tật bằng AVG hoặc DAC/TCG, giúp báo cáo chấp nhận hoặc từ chối lỗi nhanh chóng.
Hiệu chuẩn tự động điểm không của đầu dò, góc, cạnh trước và vận tốc vật liệu. ( V2 và hai lỗ )
Tiện lợi để tạo và sử dụng DAC/TCG và AVG để đánh giá tiếng vọng, đường cong có thể được sửa đổi và bù trừ.
Kết nối U-Disk, thiết bị có thể có bộ nhớ không giới hạn.
Có 15 tiêu chuẩn trong thiết bị.
Kết nối Bluetooth với thiết bị di động để tạo và in báo cáo phát hiện tại chỗ. (Tùy chọn)
AWS D1.1.
Tính năng hiệu chỉnh bề mặt cong.
Chức năng đo chiều cao vết nứt.
Cổng phóng đại: mở rộng phạm vi cổng trên toàn bộ chiều rộng màn hình.
Chức năng tự động tăng cường độ.
Bao phủ: Hiển thị đồng thời A-scan trực tiếp với tốc độ cập nhật 70 Hz và bao phủ A-scan
hiển thị.
Giữ đỉnh: So sánh các dạng sóng đỉnh đóng băng với A-scan trực tiếp để dễ dàng diễn giải kết quả kiểm tra.
Đóng băng quét: Hiển thị đóng băng giữ lại dữ liệu dạng sóng và đường đi âm thanh.
Cảnh báo: Tiếng bíp và đèn LED.
Đồng hồ thời gian thực.
Điền tiếng vọng.
Dấu chụp.
Màu tiếng vọng trong Cổng.
