Máy phát hiện lỗi dây thừng TMRW-300
Một., sản phẩm giới thiệu
◆ có thể kiểm tra trực tuyến dây thừng và dây vỡ, mòn, ăn mòn, biến dạng, sợi lỏng, dây nhảy, vật liệu và các khiếm khuyết khác.
◆ Kết quả thử nghiệm báo cáo có thể đáp ứng tiêu chuẩn ngành công nghiệp khác nhau cũng có hình thức của dây bị hỏng và số lượng của dây bị hỏng khu vực lỗi và tổng diện tích cơ bản của tỷ lệ thép của màn hình.
◆ sử dụng giao diện máy tính USB phân tích lấy mẫu trực tiếp, với báo động trực tuyến và chức năng kết quả thời gian thực.
◆ cấu trúc hình tròn cảm biến, xung quanh vòng tròn, từ tính trục, từ tính ngay lập tức dây thừng đến bão hòa.
◆ cảm biến Chuai sử dụng vỏ hợp kim nhôm, chống nước, chống bụi, chống sốc, chống ẩm.
◆ làm việc ổn định, hiệu suất đáng tin cậy, độ chính xác cao, khả năng chống can thiệp mạnh mẽ, độ chính xác dữ liệu.
◆ Phần mềm thích nghi với hệ điều hành máy tính Windows98 / 2000 / XP / Vista / windows7.
◆ Theo các quy định của luật đo lường nhà nước và luật an toàn sản xuất nhà nước, mỗi thiết bị của các viện đo lường quốc gia,theo tiêu chuẩn ASTM1571 của Hoa Kỳ là kiểm tra của bên thứ ba, và đưa ra báo cáo thử nghiệm, có được trình độ pháp lý.
◆Nó được sử dụng rộng rãi trong mỏ, đường dây cáp, thiết bị nâng, thang máy, máy móc cảng, cầu cáp v.v.
Hai, công nghệ cốt lõi và pháp lý trình độ
1 công cụ ảo: dây thừng vô hạn sự không chắc chắn.được lấy mẫu trực tiếp và xử lý bởi máy tính, để không bị bỏ lỡ, không sai, như xem phim, quét toàn bộ dây thép, kết quả chính xác, lặp lại.
2 3 công cụ: theo các quy định của dây thừng trong các lĩnh vực khác nhau của loại bỏ các tiêu chuẩn quốc gia, sản phẩm áp dụng chất lượng, số lượng,định vị điện từ, kiểm tra trực tuyến không phá hoại dây thép dây thép bị hỏng, ăn mòn bên trong và bên ngoài, mài mòn, thay đổi diện tích cắt ngang kim loại, sợi lỏng, dây nhảy, biến dạng,sự bất thường về vật liệu như khiếm khuyết.
3 công cụ pháp lý: theo quy định của nhà nước đo lường và luật an toàn sản xuất nhà nước, mỗi công cụ bởi các viện đo lường quốc gia,theo tiêu chuẩn Mỹ ASTM1571-2006 và GB/T21387-2008 như kiểm tra của bên thứ ba, và đưa ra báo cáo thử nghiệm, có được trình độ pháp lý.
Ba, Các chỉ số kỹ thuật
◆Toàn bộ loạt thử nghiệm đường kính dây dây: đường kính 1,5 - 300 mm (cần cấu hình cảm biến đặc điểm kỹ thuật loạt khác nhau).
◆Tốc độ tương đối của cảm biến và dây thừng dây: 0 - 6 m/s tốt nhất: 0,3 - 1,5 m/s.
◆ Màn dẫn và dây cảm biến khoảng cách tốt nhất: 2 - 6 mm, cho phép khoảng cách: 0 - 15 mm.
Sợi dây vỡ khuyết tật (LF) khả năng phát hiện
◆ Chất lượng: nồng độ duy nhất của dây bị hỏng tỷ lệ phát hiện chính xác là 99%.
◆Lượng: một nồng độ duy nhất của số dây bị hỏng cho phép một roottor đánh giá sai gốc tương đương.
◆Nồng độ duy nhất của số dây bị hỏng không quá 100 lần độ chính xác phát hiện lỗi lớn hơn hoặc bằng 92%.
Số lượng tỷ lệ thay đổi của Vùng cắt ngang kim loại ((LMA)
◆ Độ nhạy của lỗi lặp lại phát hiện: ± 0,055%.
◆Sự sai sót cho phép chỉ ra độ chính xác phát hiện: ± 0,2%.
◆Khả năng phát hiện vị trí (L): tỷ lệ lỗi phần trăm được chứng minh để phát hiện chiều dài: + 0,2%.
◆Dòng điện: pin 5V.
◆Trọng lượng cảm biến: thông số kỹ thuật chung < 10kg.
◆ Nhiệt độ môi trường: -10 °C ~ 40 °C, độ ẩm tương đối: áp suất khí quyển: 86 ~ 106Kpa ≤ 85%.
Bốn. cấu hình hệ thống và loại
1 đường kính dây dây 8-54mm
2 máy phát hiện lỗi dây thừng máy tính mô hình chung cho loại

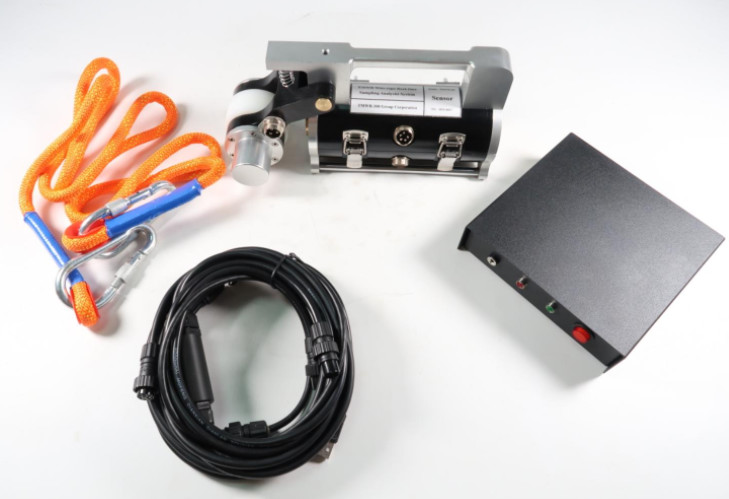

Tên | Số hàng loạt | Nội dung | Số | Nhận xét |

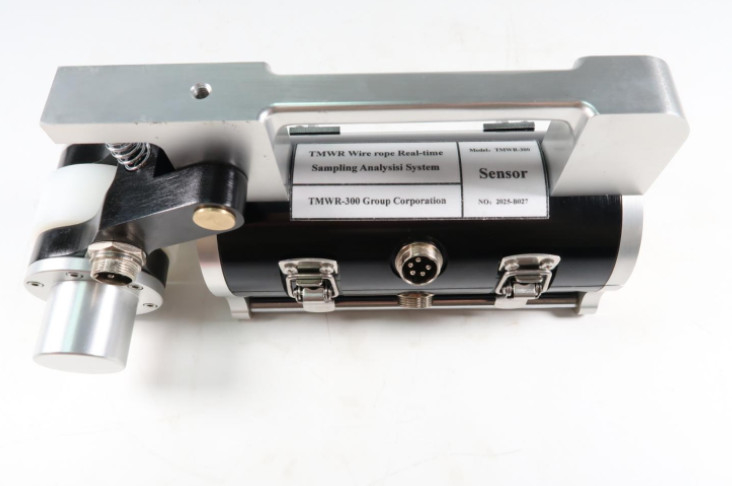

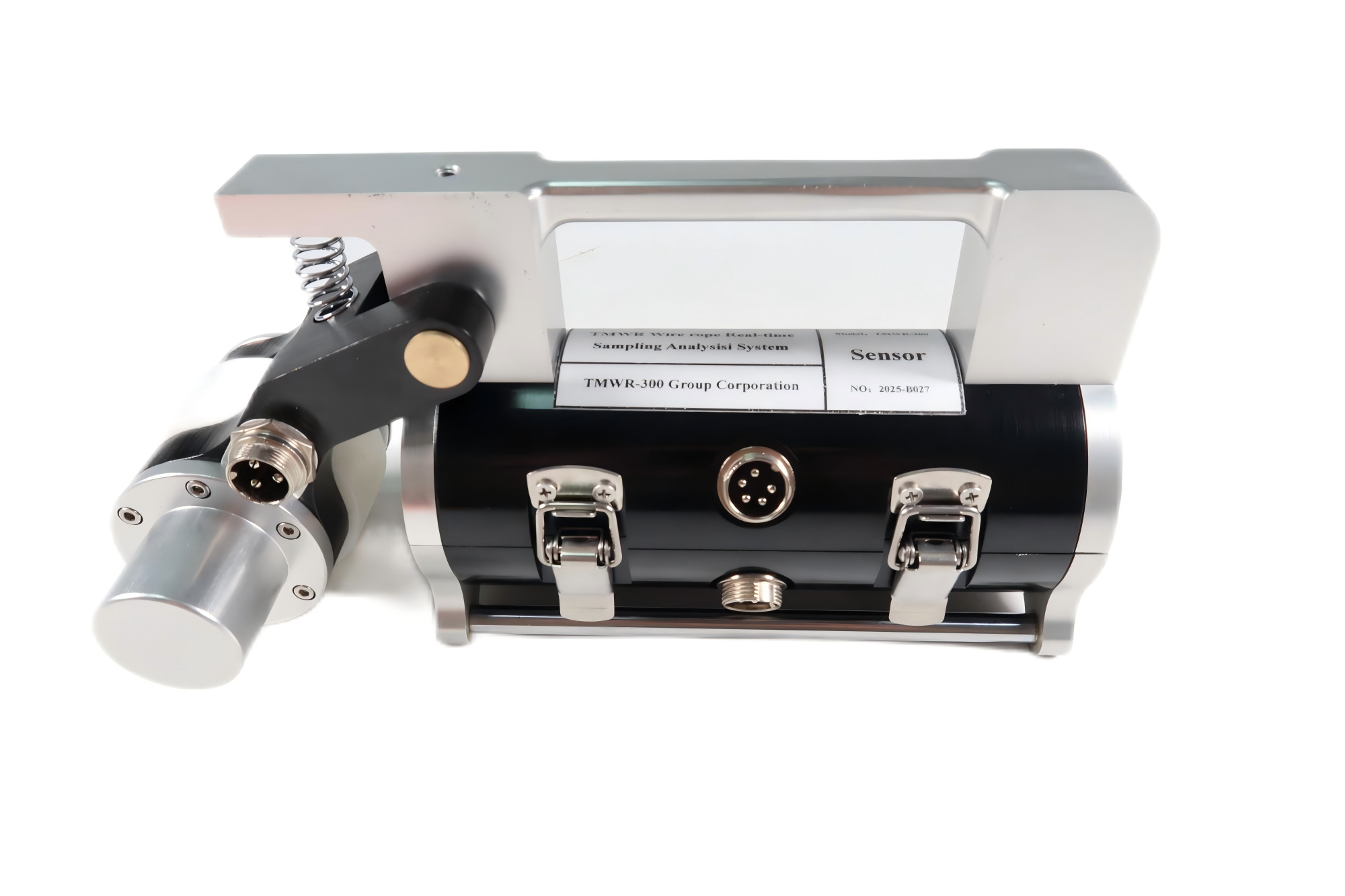

Đơn vị cảm biến | 1 | (8-54mm) cảm biến | 1 | 8-54mm theo yêu cầu phân bổ |
Đơn vị chuyển đổi | 2 | Chuyển đổi số RADF | 1 | Giám sát trực tuyến, báo động thời gian thực |
3 | Đường truyền tín hiệu 8344 | 1 | (hoặc9355) | |
4 | Dây truyền USB | 1 | ||
Đơn vị xử lý | 5 | V3.0 gói phần mềm xử lý | 1 | |
6 | Máy tính xách tay | 1 | ||

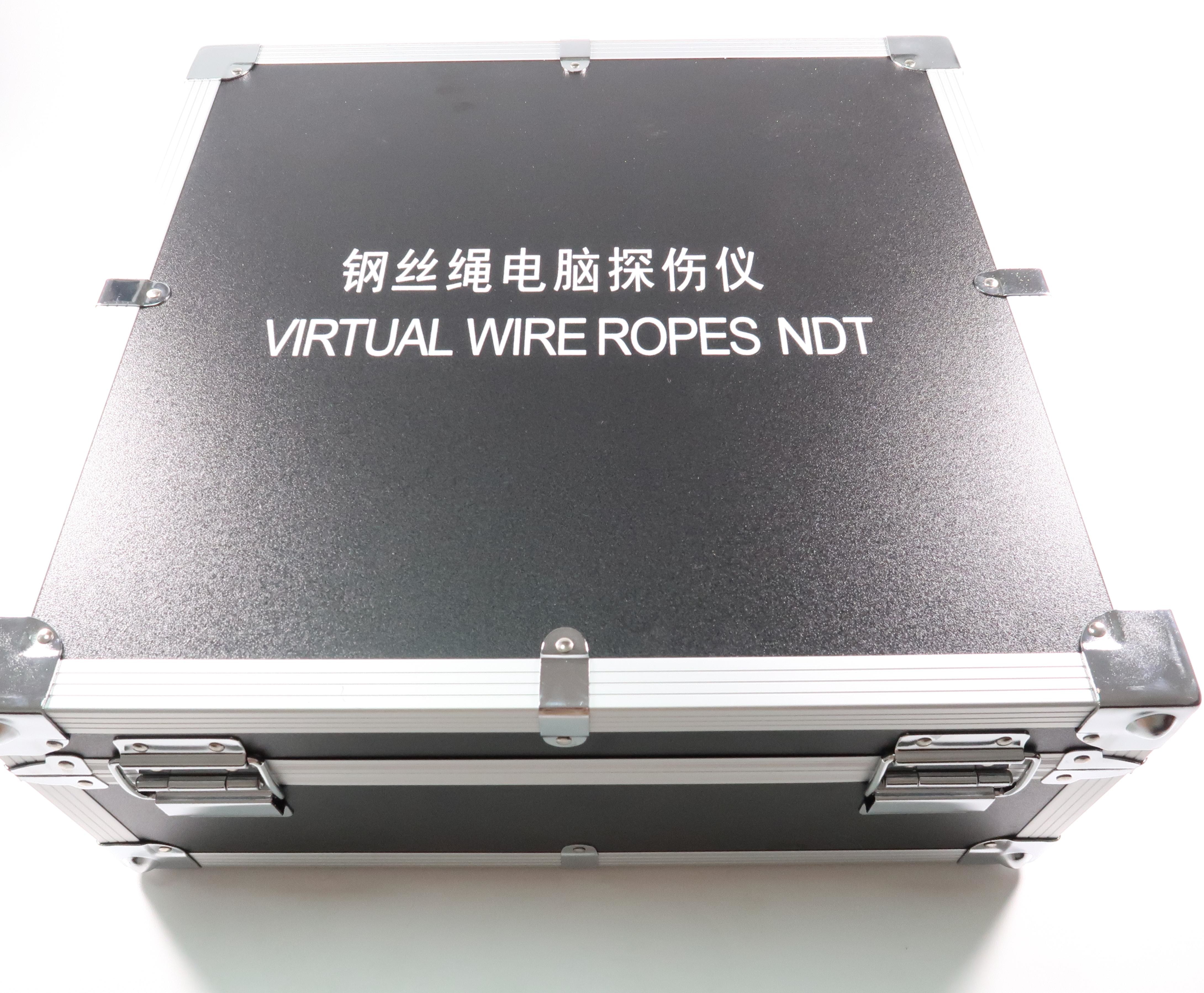

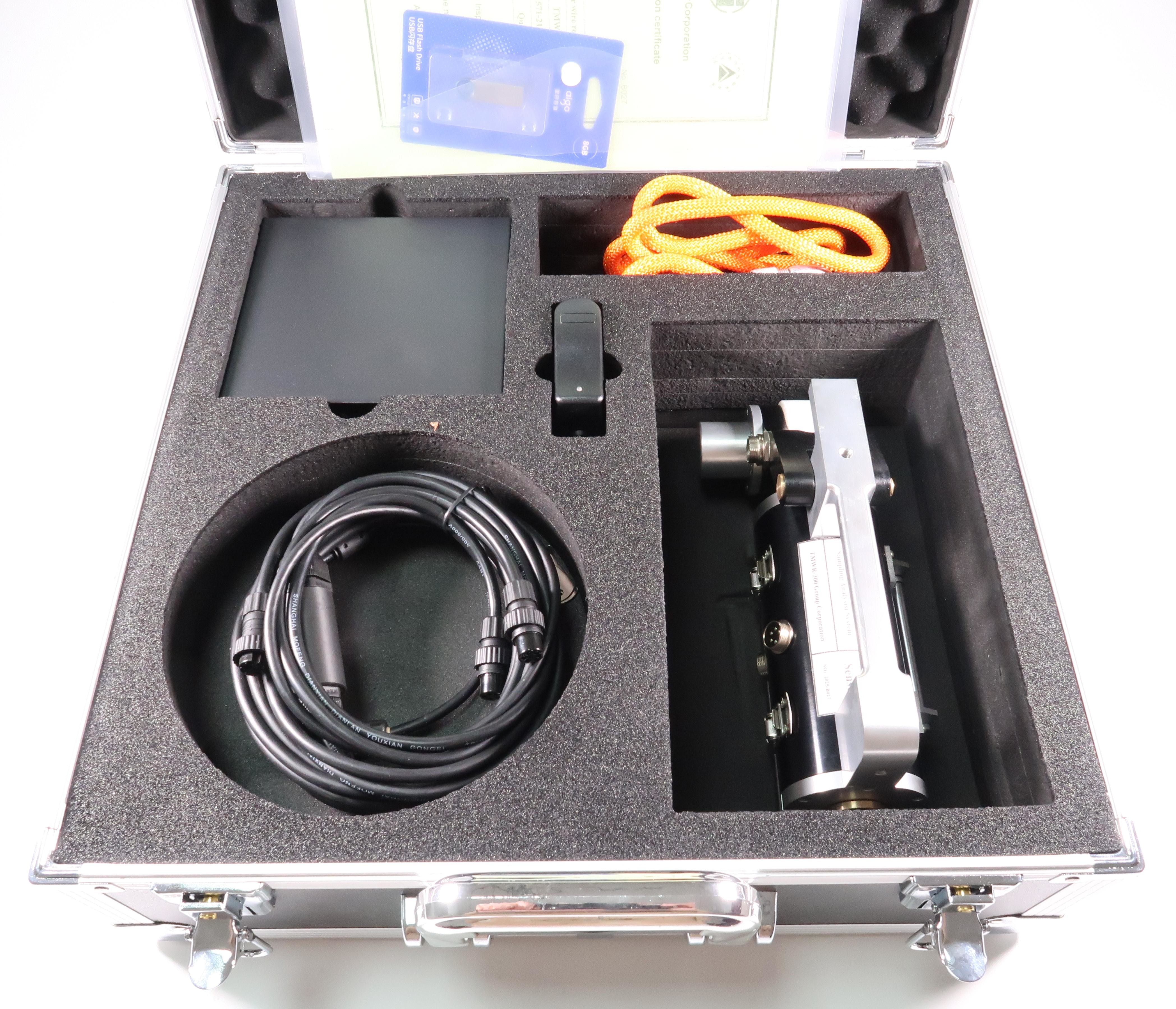

Phụ lục | 7 | Hộp đóng gói tiêu chuẩn | 1 | |
8 | Cáp an toàn | 1 | ||
9 | Danh sách đóng gói | 1 | ||
10 | Thông số kỹ thuật sản phẩm | 1 | (Giấy chứng nhận, bản báo cáo thử nghiệm) | |
11 | Được cấp bởi các viện đo lường quốc gia của bên thứ ba báo cáo thử nghiệm | 1 | Thiết bị có đủ điều kiện pháp lý |
