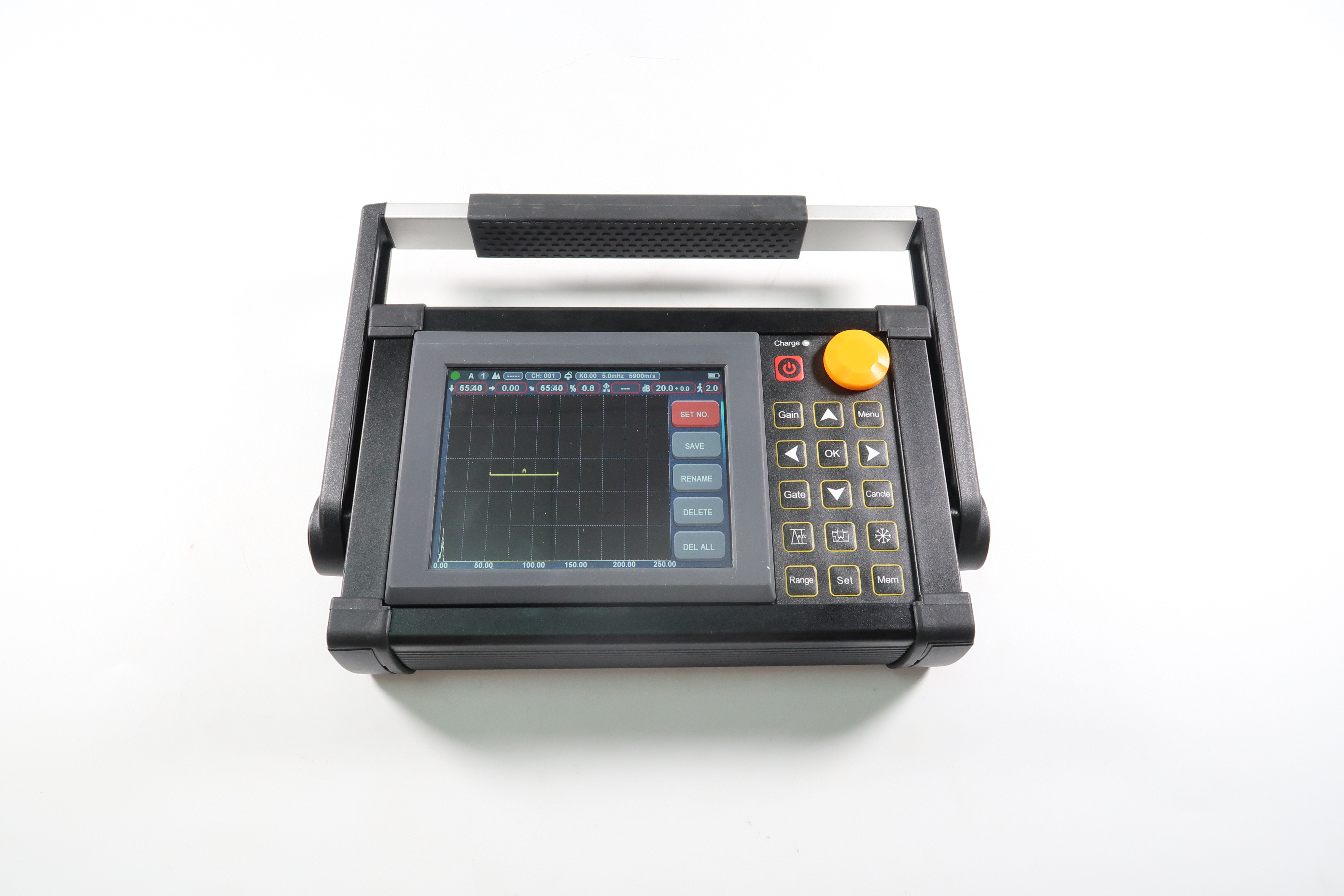

TFD320PLUS ULTRASONIC FLAW DETECTOR DAC AVG & B quét Dual 4A Ultrasonic Flaw Detector
DAC AVG & B quét Dual 4A Ultrasonic Flaw Detector TFD320PLUS cho cổng và cảnh báo DAC & 5 PHÚT VIDEO
★ Hộp thoại thân thiện với người dùng tương tác giúp các hoạt động như Hiệu chỉnh, tạo đường cong, v.v.
★ Tất cả các công cụ bạn cần: DAC, AVG, TCG, AWS.
★ Tần số lặp lại xung: 20-2000Hz điều chỉnh chính xác, quét tốc độ cao, không bỏ sót.
★ Tỷ lệ tín hiệu trên nhiễu cao, tiếng vang rõ ràng và ổn định, thiết kế chống nhiễu, hoàn hảo cho các điều kiện làm việc khắc nghiệt.
★ AD 12 chữ số, lấy mẫu tốc độ cao dẫn đến sơ đồ tiếng vang tốt hơn với tất cả các chi tiết.Nhạy bén và có thể phát hiện ngay cả những sai sót nhỏ.
★ Có thể sử dụng tần số đầu dò 25M một cách hoàn hảo.
★ Quay video phát hiện lỗ hổng thời gian thực tốc độ cao.Bộ nhớ dữ liệu USB không giới hạn.
★ Tiêu chuẩn IP65.Vỏ hợp kim + silica gel, chống nước và bụi, chắc chắn và bền mãi với thời gian.Hỗ trợ giảm chấn giúp nó đứng vững ở mọi góc độ.
★ Pin kéo dài 15 giờ cho một lần sạc.Mỗi pin có điều khiển sạc riêng nên với hai pin, nó có thể hoạt động suốt ngày đêm.
Thông số kỹ thuật
Phạm vi: 0-10000 mm, ở tốc độ thép
Vận tốc vật liệu: 100 ～ 20000 m / s
Tần số lặp lại xung: 20-2000Hz
Dải động: ≥38dB
Độ tuyến tính: Ngang: +/- 0,2%, Dọc: 2,0%, Độ chính xác của bộ khuếch đại +/- 1 dB.
Công suất phân giải:> 40dB (5P14)
Rời khỏi độ nhạy:> 66dB
Từ chối (loại bỏ): 0 đến 80% chiều cao toàn màn hình
Thiết lập 500 độc lập, bất kỳ tiêu chí nào có thể được nhập tự do, chúng tôi có thể làm việc trong hiện trường mà không cần khối kiểm tra ；
Bộ nhớ lớn của đồ thị 1000 A
Chế độ kiểm tra: Tiếng vọng xung, yếu tố kép và truyền qua
Các loại đầu dò: Một góc thẳng, Một góc, Đường thẳng, Daul Anlge, Thrugh, Leo lên, Bề mặt
Màn hình cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét
Đơn vị: Inch hoặc milimet
Yêu cầu về nguồn điện: Nguồn AC 100-240 VAC, 50-60 Hz
Độ trễ hiển thị: -20 đến 3400 µs
Probe Delay / Zero Offset: 0 đến 99,99µs
Bộ pin Li-ion có thể sạc lại bên trong xếp hạng 7.2V ở 8000 mAh
Thời gian hoạt động danh nghĩa 15 giờ tùy thuộc vào độ sáng màn hình
Thời gian sạc lại thông thường 4 giờ
H × W × D (mm): 240 × 150 × 50 (mm)
Trọng lượng: 1,4kg
Nhiệt độ hoạt động: -10 ℃ đến 50 ℃
Nhiệt độ bảo quản: -30 ℃ đến 50 ℃
Năng lượng xung: 70V, 100V, 200V, 300V, 400V, 500V có thể lựa chọn
Chỉnh lưu: Nửa sóng dương, nửa sóng âm, toàn sóng, Hệ thống RF
Băng thông (thông dải khuếch đại): 0,2 đến 25 MHz
Màn hình cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét
Độ nhạy: Tối đa 110 dB ở độ phân giải có thể lựa chọn 0,1, 1,0, 2,0, 6,0 dB.
Kết nối đầu dò: LEMO 01
Chức năng
Tự động hiển thị vị trí lỗ hổng chính xác (Độ sâu d, mức p, khoảng cách s, biên độ, sz dB, ф).
Định kích thước sai sót: Định kích thước lỗ hổng tự động sử dụng AVG hoặc DAC / TCG, tăng tốc độ báo cáo về việc chấp nhận hoặc loại bỏ lỗi.
Tự động hiệu chuẩn đầu dò Điểm 0, Góc, Cạnh trước và Vận tốc vật liệu.(V2 và hai lỗ)
Thuận tiện để thực hiện và sử dụng DAC / TCG và AVG để đánh giá tiếng vang, đường cong có thể được sửa đổi và bù đắp.
Kết nối U-Disk, thiết bị có thể nhận được bộ nhớ không giới hạn.
Tự động tạo video về quá trình thử nghiệm và chơi;sử dụng upan, độ dài của video là không giới hạn. (Tùy chọn)
Quét màu B. (Tùy chọn)
Có 15 tiêu chuẩn của đơn vị.
Kết nối răng xanh với thiết bị di động để tạo và in các báo cáo phát hiện tại chỗ. (Tùy chọn)
AWS D1.1.
Tính năng Chỉnh sửa bề mặt cong.
Chức năng đo chiều cao vết nứt.
Cổng phóng đại: trải rộng phạm vi cổng trên toàn bộ chiều rộng màn hình.
Chức năng tăng tự động.
Phong bì: Hiển thị đồng thời A-scan trực tiếp ở tốc độ cập nhật 70 Hz và phong bì A-scan
trưng bày.
Giữ đỉnh: So sánh các dạng sóng đỉnh đông lạnh với A-Scans trực tiếp để dễ dàng giải thích kết quả kiểm tra.
Quét đóng băng: Đóng băng hiển thị giữ dữ liệu dạng sóng và đường dẫn âm thanh.
Báo động: Bíp và đèn LED.
Đồng hồ thời gian thực.
Làm đầy tiếng vang.
Đánh dấu chụp.
Màu vang trong Cổng.

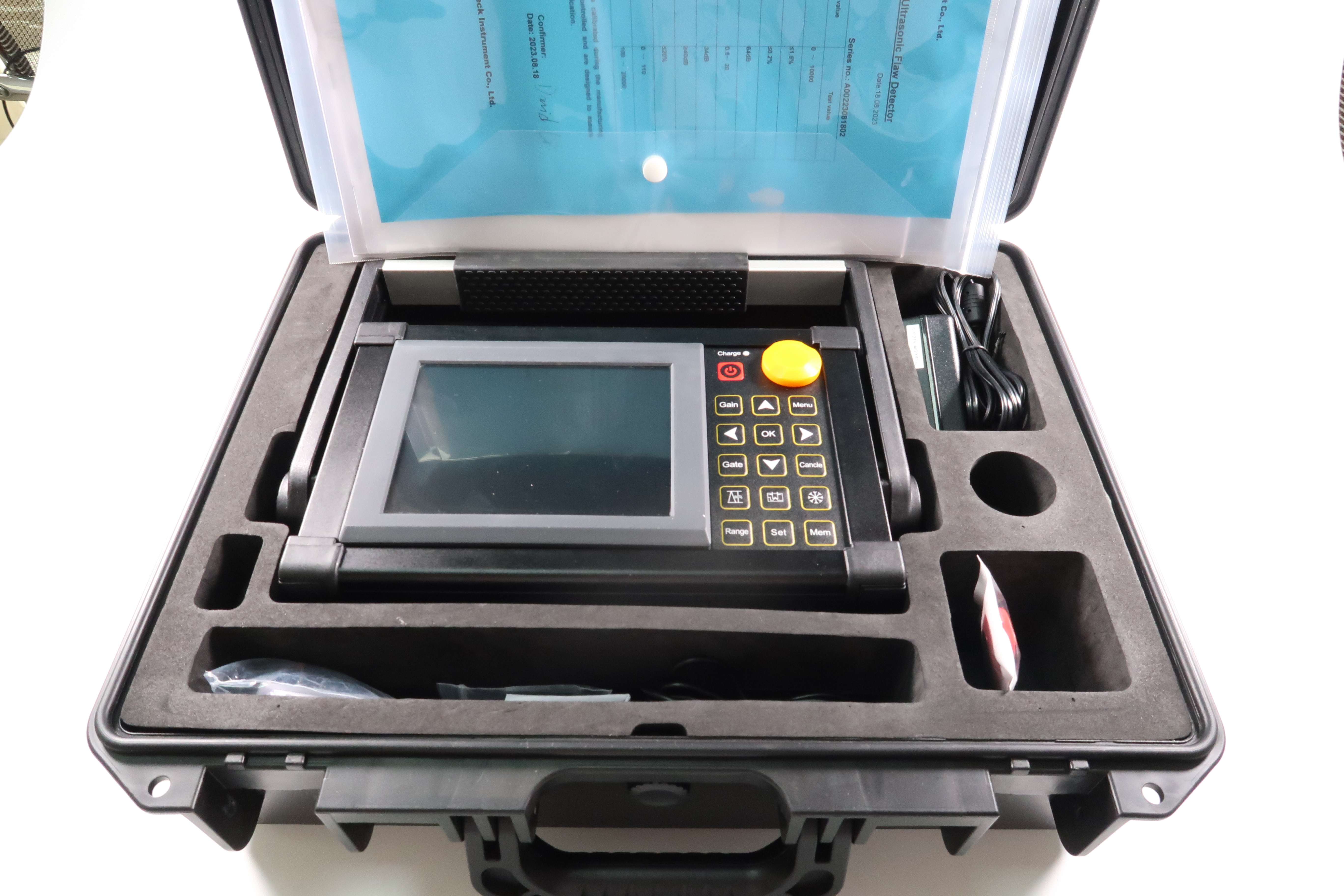

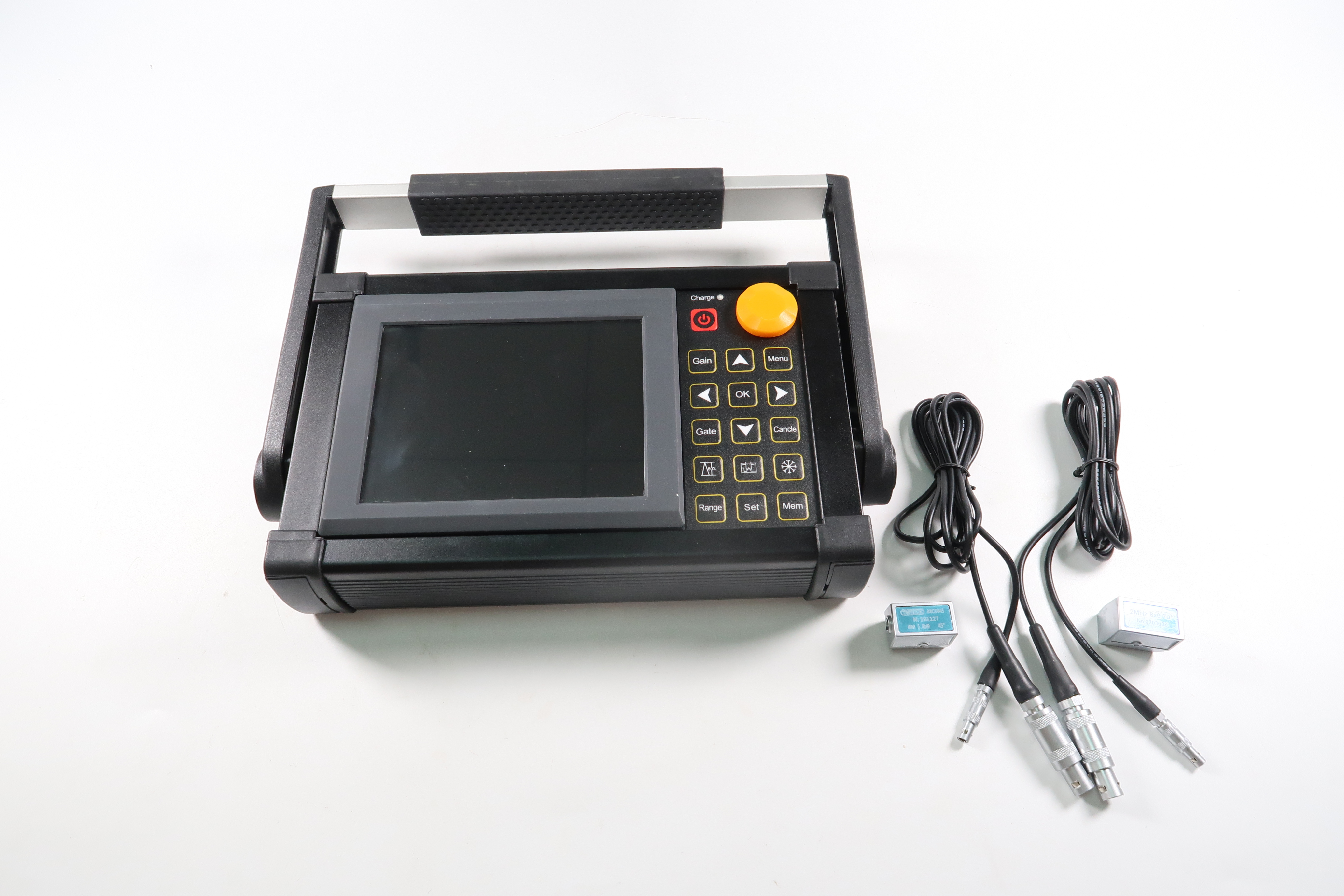

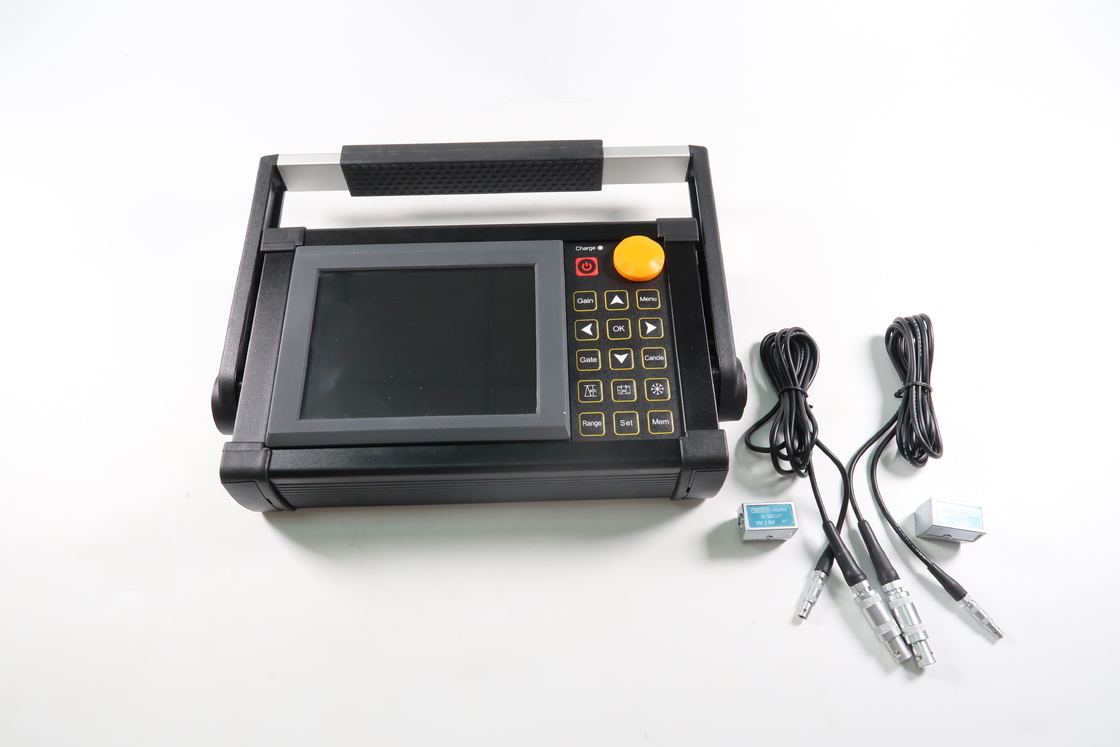

Gói dụng cụ cơ bản
1. Máy dò khuyết tật siêu âm cầm tay
2. Đầu dò tia thẳng (2,5 MHz, Φ20)
3. Đầu dò tia góc (4 MHz, 8 mm × 9 mm, 60 °)
4. Cáp kết nối cho đầu dò (Q9-C9 và C9- C5)
5. Gói pin Li-Ion có thể sạc lại, 8 amp giờ
6. Bộ cấp nguồn / bộ sạc
7. Sách hướng dẫn vận hành bằng tiếng Anh
