EN12668-1 Máy phát hiện lỗi siêu âm di động 0,2-30MHz

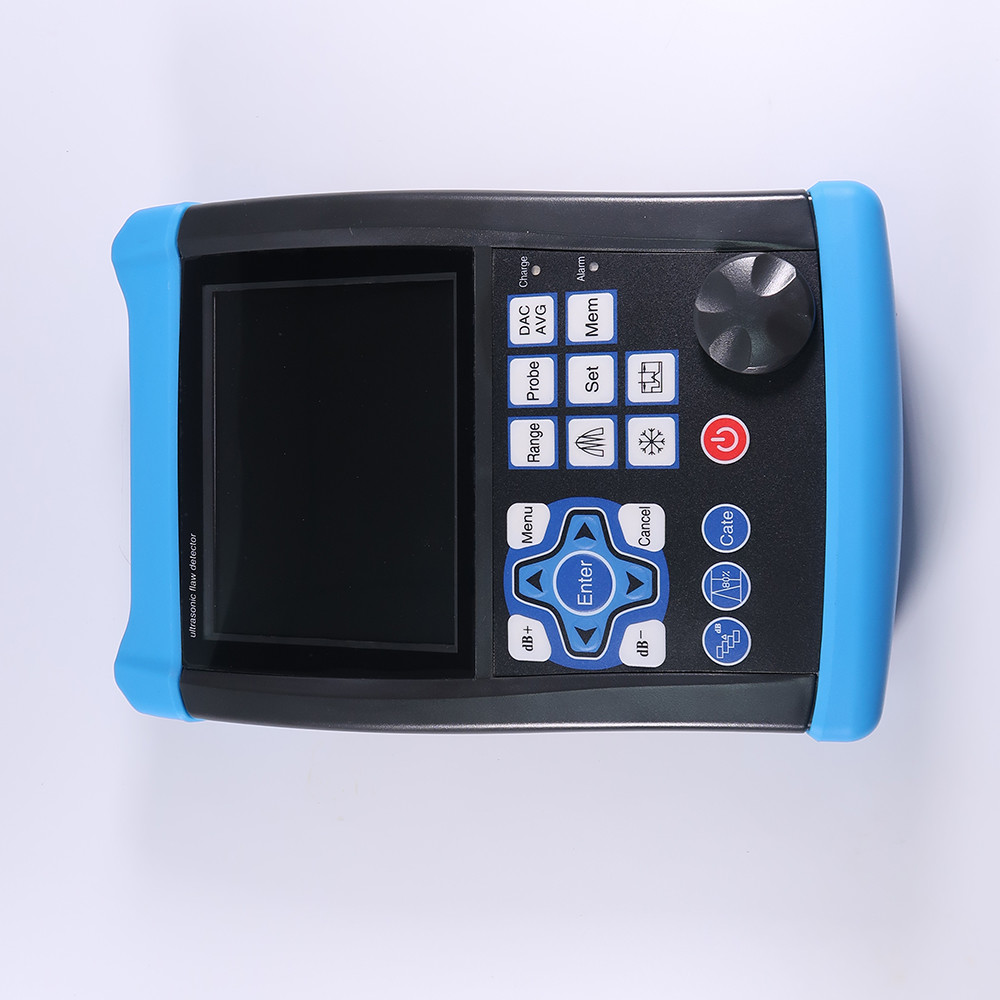

Máy phát hiện lỗi siêu âm TFD810C


★Đối thoại tương tác thân thiện với người dùng giúp các hoạt động như hiệu chuẩn, tạo đường cong, vv

★Tất cả các công cụ bạn cần: DAC, AVG, TCG, màu sắc Bscan, AWS, vv

★Tần số lặp lại xung: 20-3000Hz điều chỉnh chính xác, quét tốc độ cao, không bỏ lỡ.

★Tỷ lệ tín hiệu cao so với tiếng ồn, tiếng vang rõ ràng và ổn định, thiết kế chống tiếng ồn, hoàn hảo cho điều kiện làm việc khó khăn.

★AD 12 chữ số, lấy mẫu tốc độ cao dẫn đến biểu đồ cộng hưởng tốt hơn với tất cả các chi tiết.

★Màn hình hiển thị màu sắc tinh khiết. Giao diện người dùng hữu ích làm cho hoạt động dễ dàng hơn nhiều.

★Tốc độ cao, ghi video phát hiện lỗi thời gian thực, lưu trữ dữ liệu USB không giới hạn.

★Kết nối răng xanh với thiết bị di động để tạo và in báo cáo phát hiện tại chỗ.

★Tiêu chuẩn IP65, vỏ hợp kim + silic gel, chống nước và bụi, vững chắc và bền mãi.

★Mỗi pin có điều khiển sạc riêng của nó để với hai pin nó có thể hoạt động quanh giờ.

Thông số kỹ thuật
Phạm vi: 0-15000 mm, ở tốc độ thép
Tốc độ vật liệu: 100 ∼ 20000 m/s
Tần số lặp lại xung: 20-3000Hz
Phạm vi động:≥38dB
Tính tuyến tính: Xét ngang: +/- 0,2% FSW, Dọc: 0,25% FSH, Độ chính xác khuếch đại +/-1 dB.
Năng lượng phân giải:> 40dB (5P14)
Độ nhạy còn lại:> 66dB
Từ chối: 0 đến 80% chiều cao toàn màn hình
500 thiết lập độc lập, bất kỳ tiêu chí có thể được nhập tự do, chúng tôi có thể làm việc trong cảnh mà không có khối thử nghiệm;
Bộ nhớ lớn của 1000 A biểu đồ
Chế độ thử nghiệm: Đèn xung, yếu tố kép và truyền thông
Loại thăm dò: đơn thẳng, góc đơn, Daul thẳng, Daul Anlge, qua, bò, bề mặt
Các màn hình cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét
Đơn vị: Inch hoặc mm
Nhu cầu điện: AC Main 100-240 VAC, 50-60 Hz
Sự chậm trễ hiển thị: -20 đến 3400 μs
Sự chậm trễ của tàu thăm dò: 0 đến 99,99μs

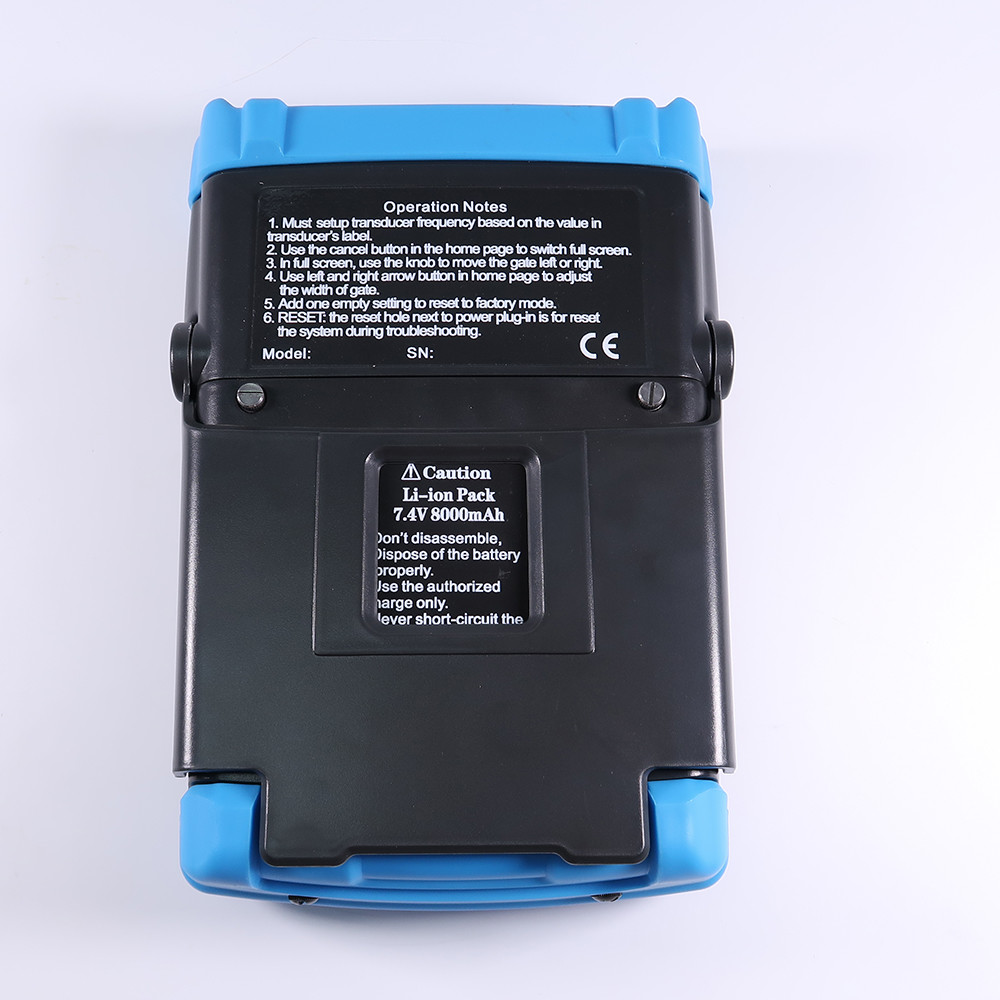

Bộ pin Li-ion có thể sạc lại nội bộ 7,2V với 8000 mAh
Thời gian hoạt động danh nghĩa 15 giờ tùy thuộc vào độ sáng của màn hình
Thời gian sạc thông thường 4 giờ
H×W×D(mm):260×175×60 (mm)
Trọng lượng:1.2kg
Nhiệt độ hoạt động: -10 °C đến 50 °C
Nhiệt độ lưu trữ: -30 °C đến 50 °C
Năng lượng xung: 200V, 300V, 400V, 500V có thể chọn
Điều chỉnh: Phân sóng dương, phân sóng âm, làn sóng đầy đủ, Hệ thống RF
băng thông (bandpass của bộ khuếch đại): 0,2 đến 35 MHz
Các màn hình cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét
Độ nhạy: 120 dB tối đa ở độ phân giải có thể chọn 0.1, 1.0, 2.06,0 dB.
Kết nối bộ chuyển đổi: BNC hoặc LEMO

Chức năng

Hiển thị chính xác vị trí lỗi tự động ((thâm sâu d,mức độ p,khoảng cách s,chiều rộng,sz dB,ф).
Đánh giá lỗi: Xét nghiệm lỗi tự động bằng AVG/AVG hoặc DAC, báo cáo tốc độ chấp nhận hoặc từ chối lỗi.
Định chuẩn tự động của bộ chuyển đổi Điểm không, góc, cạnh trước và vật liệu Tốc độ.
Dễ dàng để tạo và sử dụng DAC và AVG để đánh giá tiếng vang, đường cong có thể được sửa đổi và bù đắp.
Kết nối đĩa U, đơn vị có thể có bộ nhớ không giới hạn.
Tự động làm video của quá trình thử nghiệm và chơi; sử dụng uppan, chiều dài của video là không giới hạn.
Color Bscan.
Có 15 tiêu chuẩn trong đơn vị.
Kết nối răng xanh với thiết bị di động để tạo và in báo cáo phát hiện tại chỗ.1.
Tính năng điều chỉnh bề mặt cong.
Chức năng đo chiều cao nứt.
Cổng phóng to:phân bố phạm vi cổng trên toàn bộ chiều rộng màn hình.
Chức năng tăng tự động.
Bao bì: Hiển thị đồng thời A-scan trực tiếp ở tốc độ cập nhật 60 Hz và bao bì A-scan
hiển thị.
Giữ đỉnh: So sánh hình dạng sóng đỉnh đông lạnh với A-Scans trực tiếp để dễ dàng giải thích kết quả thử nghiệm.
Scan Freeze: Display freeze giữ dữ liệu hình sóng và đường đi âm thanh.
Cảnh báo: Beep và LED.
Real Time Clock.
Lấp echo.
Đánh dấu bắt.
Màu vang bên trong cổng.

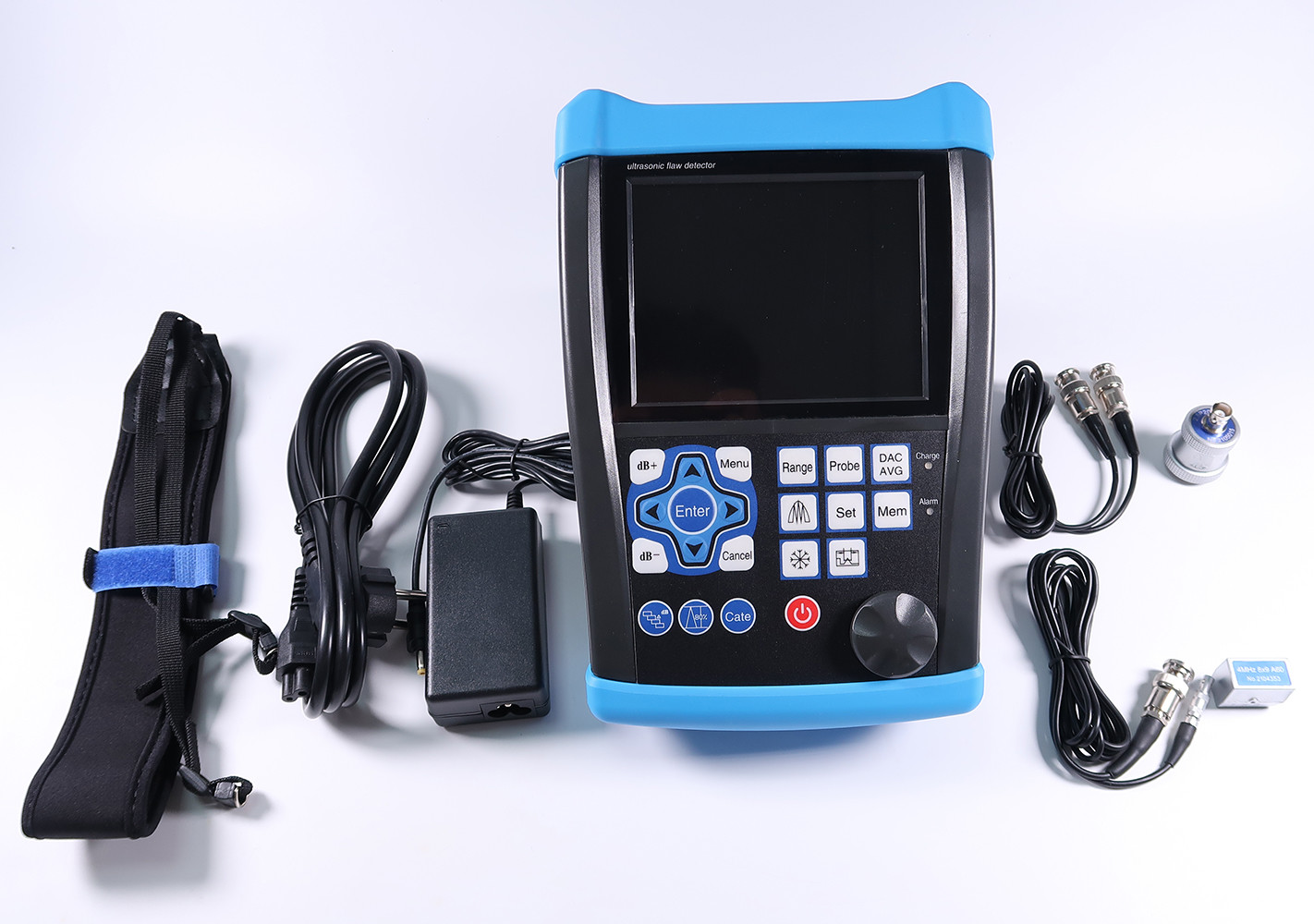

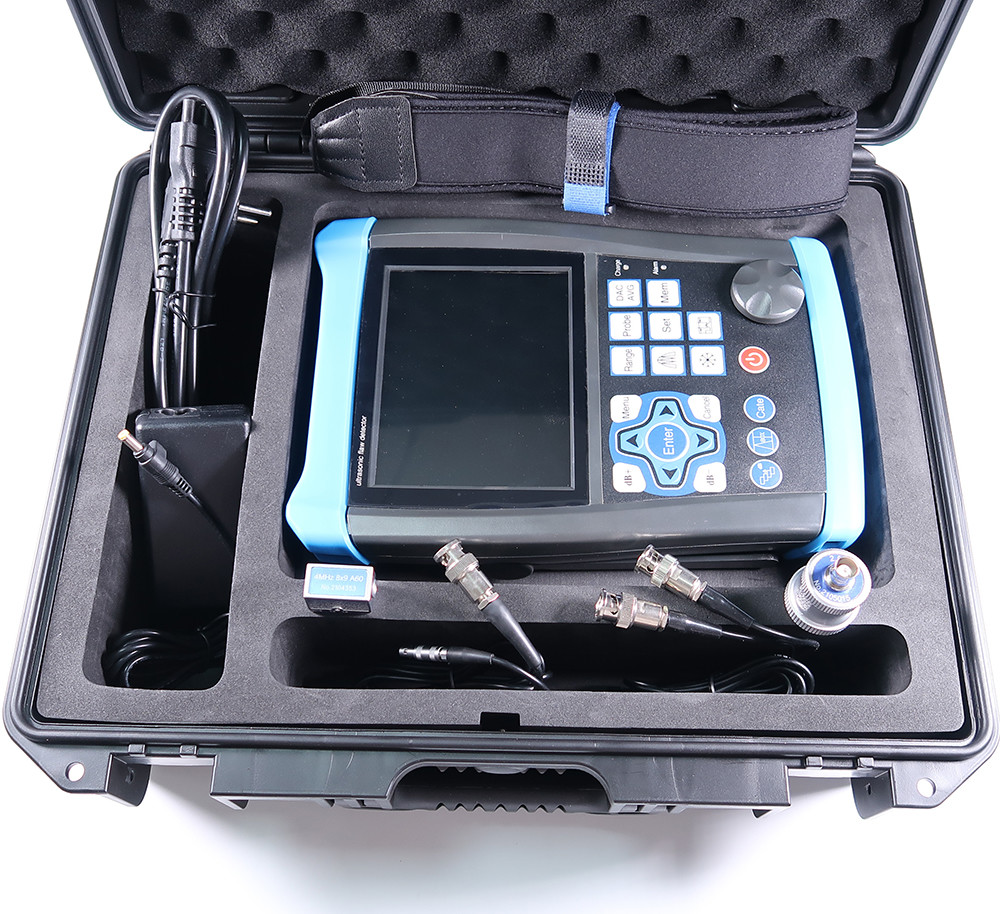

Bộ công cụ cơ bản
Máy phát hiện lỗi siêu âm di động
Bộ chuyển đổi chùm thẳng (4 MHz, Φ10)
Máy chuyển quang góc (4 MHz, 8 mm × 9 mm, 60°)
Cáp kết nối cho bộ chuyển đổi (Q9-C5, hoặc tùy chọn C9-C5)
Bộ pin Li-Ion sạc lại, 8 amp giờ
Nguồn cung cấp điện/đơn vị sạc
Hướng dẫn sử dụng bằng tiếng Anh
Phần mềm ứng dụng
Thắt lưng
